Etudier en volume : Corrections de l'exercice 1

Salut KALA,

Ce n'est pas si mal ! Et c'est bien d'avoir persévéré.

Tes vues 2D manquent un poil de rigueur... Par exemple, ta vue du dessus n'est pas "centrée" (plus d'espace à gauche qu'à droite), ce genre de chose. Je pense que tu gagnerais à faire des vues 2D plus posément, pourquoi pas sur une feuille quadrillée pour conserver facilement les proportions d'un élément à l'autre.
Pour tes vues 3D, elles ont tendance à être un poil tordues. Si on part sur une perspective cavalière sans point de fuite (idéale pour ce genre de conceptualisation) les lignes "fuyantes" sont sensées être parallèles, mais ici rien ne semble droit... Donc oui, je te conseillerais peut-être de réessayer éventuellement sur feuille à carreaux, et de commencer simple : d'abord la "boite" générale, puis on creuse un petit truc, puis on rajoute un détail... etc jusqu'à former un ensemble cohérent. J'espère que tu comprends ce que je veux dire :)

En tout cas, tu n'as pas l'air d'avoir du mal à analyser le volumer, mais plutôt à le représenter ensuite ! C'est pour ça que je te conseille la feuille à carreaux qui pourrait te servir de guide !

Keep going !👍😉

Salut BonnieLi !

C'est bien dans l'ensemble :) L'effet "boîte avec des décorations" n'est pas si présent que ça mais en effet les volumes sont améliorables !
Au lieu de dessiner tous les éléments d'un coup sur ta boite plate, dessine d'abord les formes les plus importantes, puis regarde si il faut "creuser" ou "extruder" ta boîte et tire les traits en fonction de ça ! Puis une fois que tes volulmes principaux sont placés, tu peux dessiner dessus des nouveaux détails à plat, que tu vas ensuite creuser ou extruder, et ainsi de suite. ça te semble plus clair ainsi ?

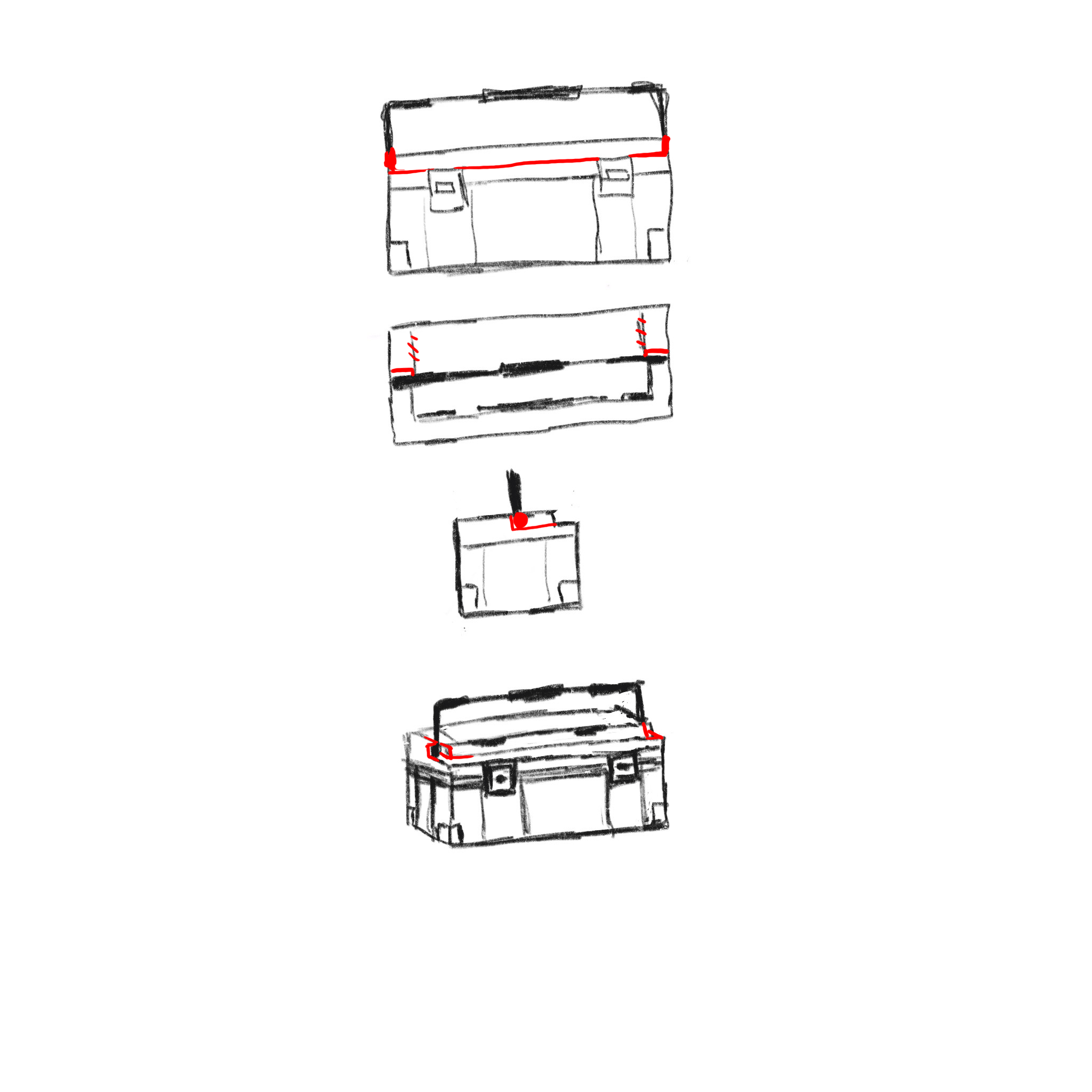

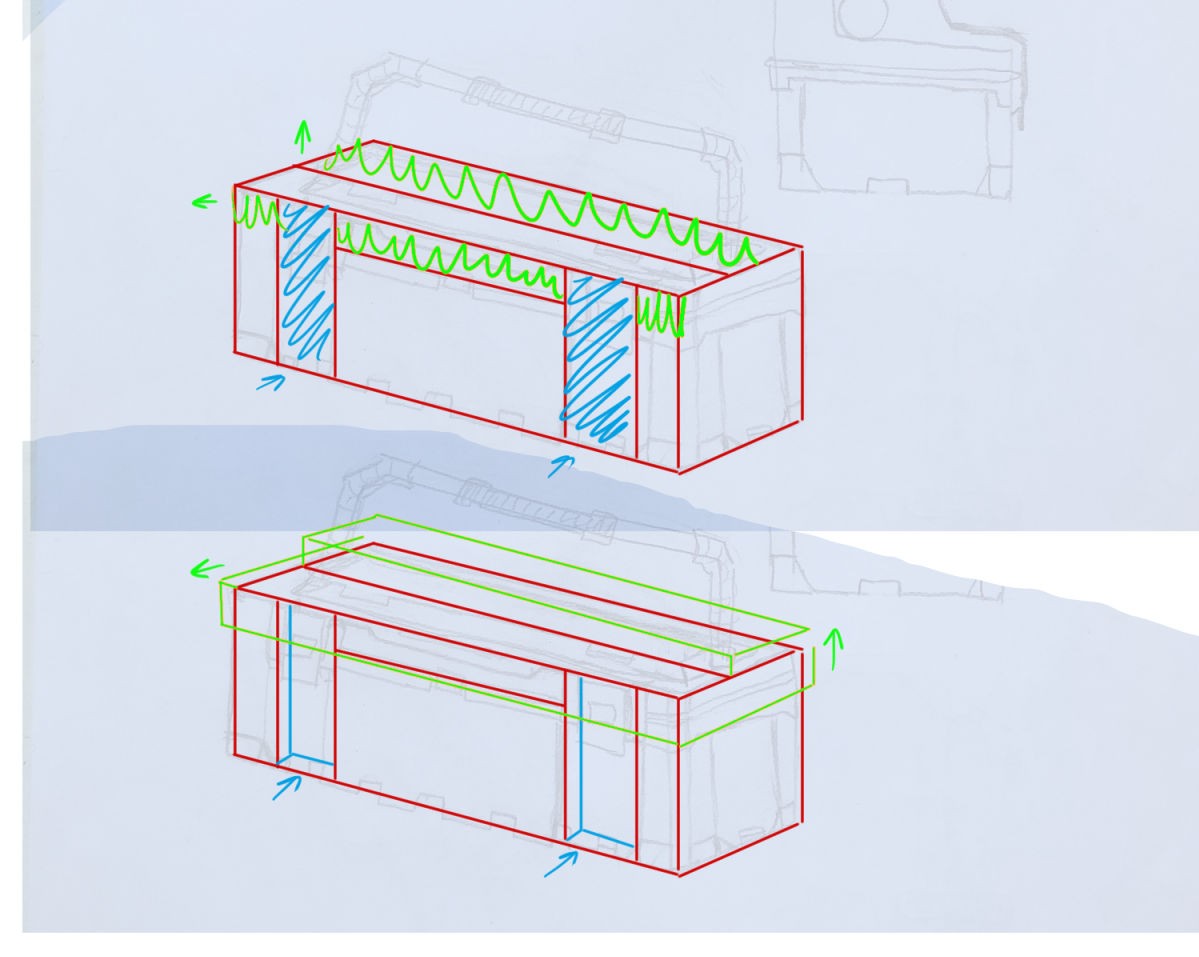

Ci dessous, en bleu à creuser, en vert à extruder, pour les formes de base ^^ (je me suis pas occupée du côté mais c'est la même chose)

Bonjour Hadh,
Ah oui c'est bien plus clair! merci beaucoup

Bonjour Florane !

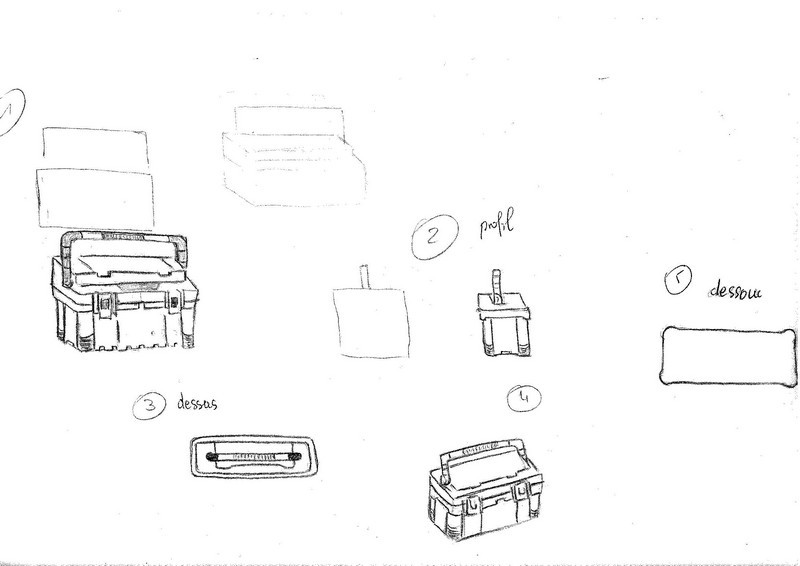

C'est du bon travail, c'est plutôt bien compris au niveau de la perspective cavalière :) Le seul souci est au niveau des proportions. Sur tes vues 1 et 4 la boîte n'est pas assez longue, comme tu as pu le faire sur les vues 3 et 5. Aussi, la numéro 3 manque un peu d'épaisseur, compares avec ta 5 qui elle me paraît bonne. En tous cas au global je pense que c'est compris donc je valide :)

Merci beaucoup !!! Je vais corriger ça et regarder la vidéo de correction .... belle journée !!

Bonjour Val1121 !

Effectivement il y a encore quelques soucis avec la perspective cavalière, pense à faire tes droites bien parallèles, on voit se problème sur ta première vue en haut à gauche pour le 2ème trait où s'accroche la anse. Pour ta vue en dessous, la anse est beaucoup trop grosse et devrai s'accrocher au milieu des côtés. Vue de dessus bien :) Ta dernière vue à droite qui me semble être une vue de profil n'a pas de anse et tu n'as pas fait la forme du dessus de la boîte, observe la bien, il y a des volumes (je vois d'ailleurs que tu ne les as pas fait non plus sur les autres vues, même si la forme simplifiée est bonne). C'est un bon début en tous cas, il y a juste des ajustements à faire ^^

Bonjour leo,

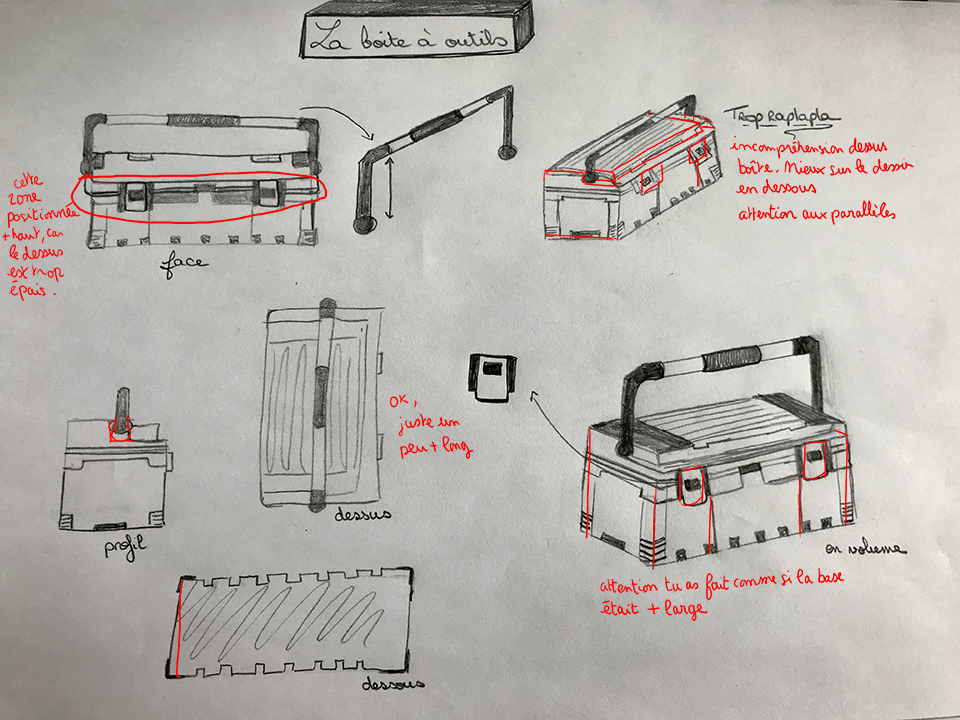

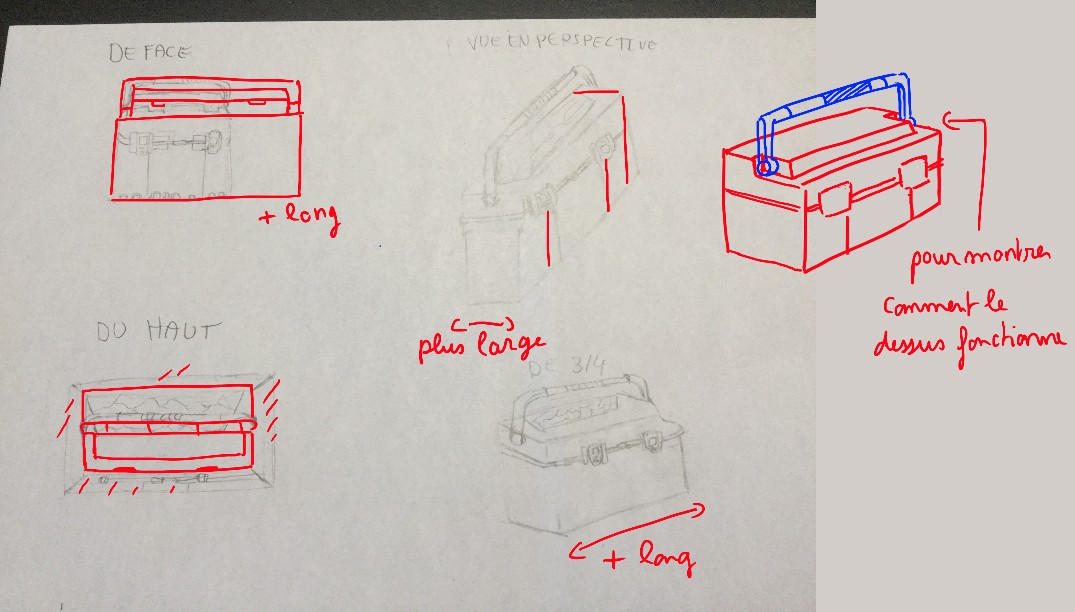

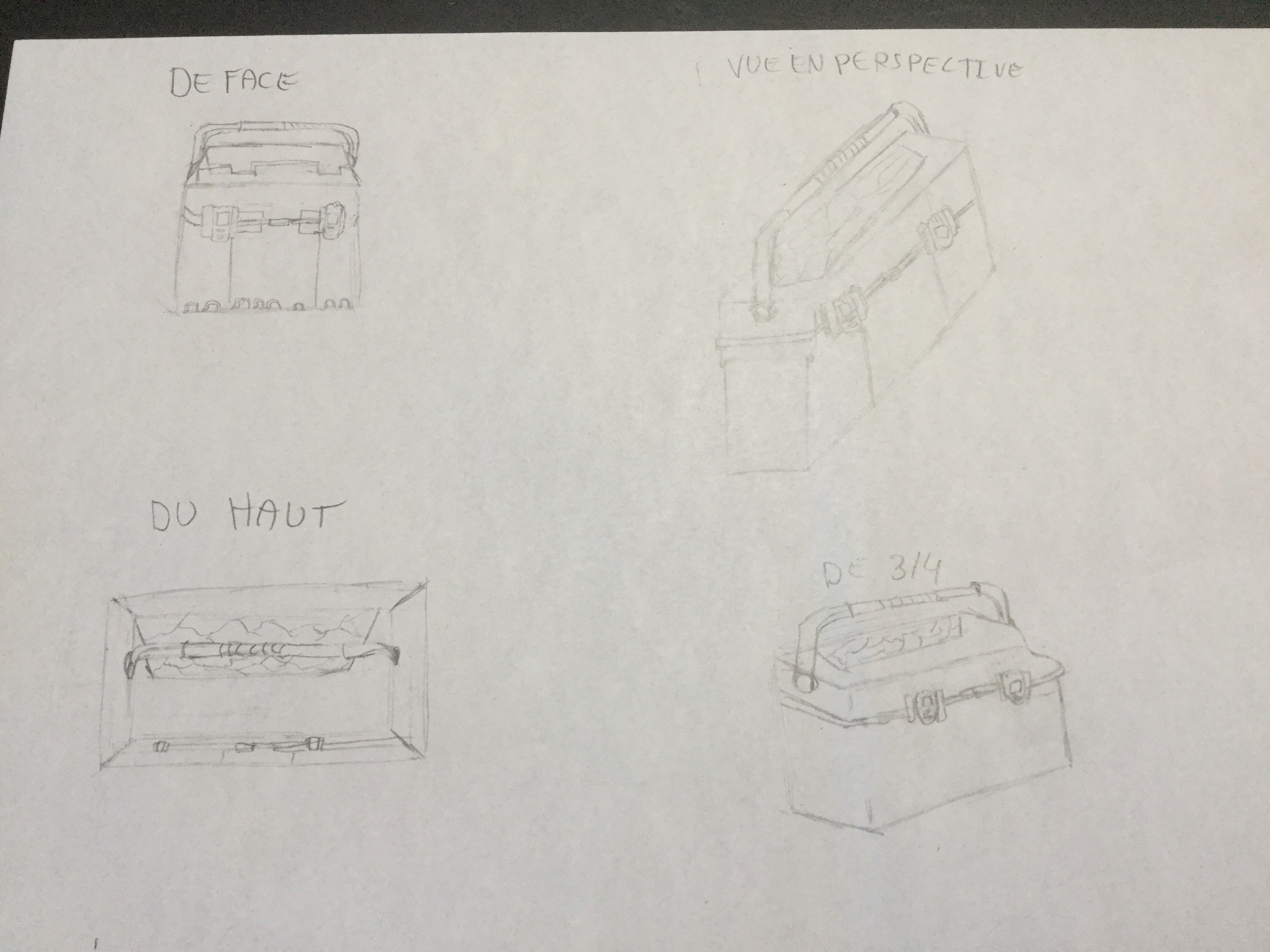

Tu sembles avoir à peu près compris comment cette boîte fonctionne, il y a néanmoins de petits soucis de proportions et de perspective, et j'ai l'impression que tu n'as pas compris comment est fait le dessus de la boîte (il faut dire que ce n'est pas simple). Ta vue de face n'est pas assez longue. Celle en perspective est plutôt bien dans sa perspective malgré des droites pas tout à fait parallèles et un petit manque de largeur de la boîte. Vue de dessus pas mal mais on dirait que tu as fait comme si la base était plus large que le couvercle alors que ce n'est pas le cas. La vue en bas à droite est pas mal mais la boîte n'est pas assez longue et là aussi le dessus de la boîte n'est pas trop compris. Je te joins des croquis explicatifs sur ton dessin ;)

Bonjour Jma21 !

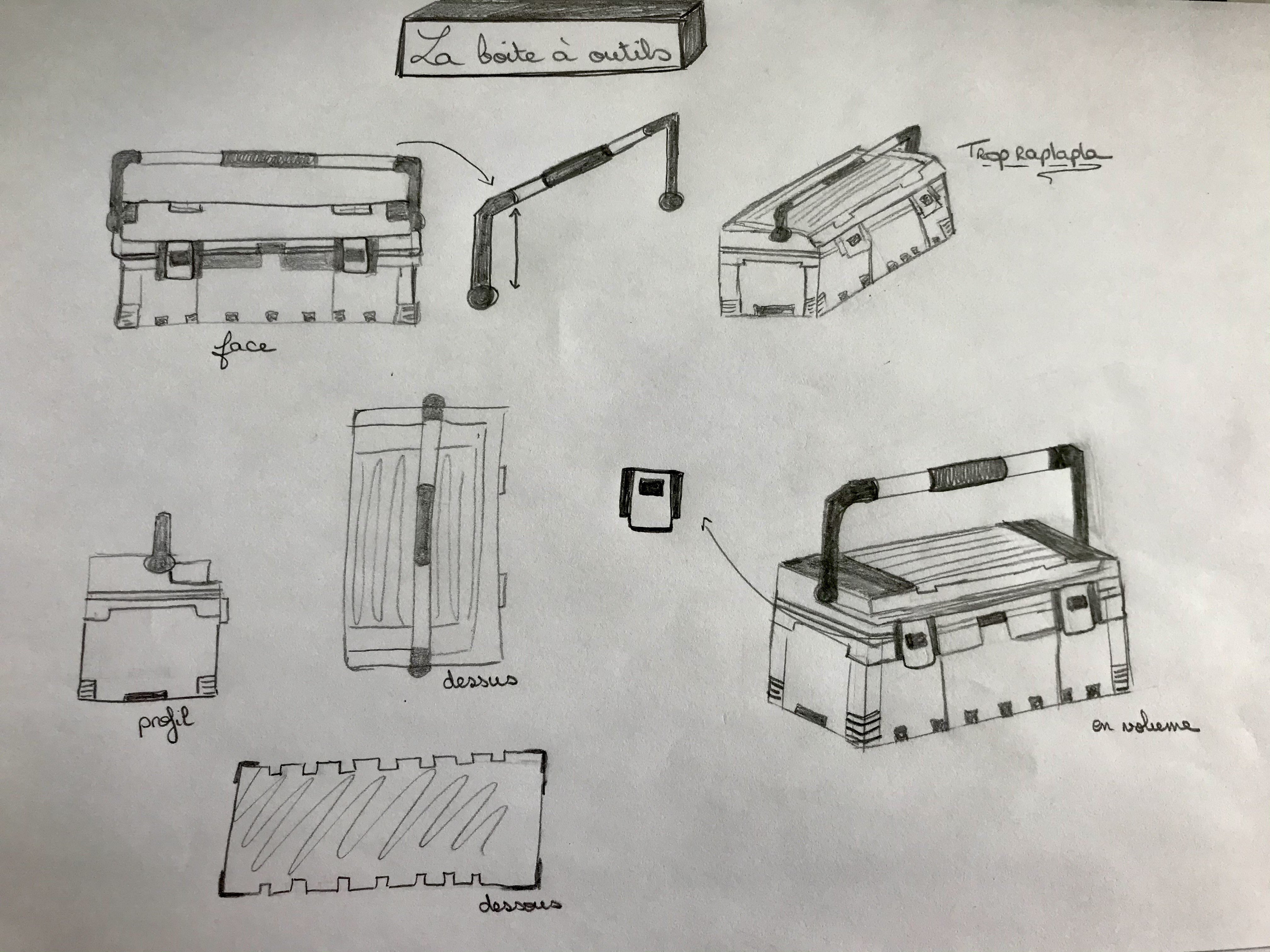

Tu es bien parti dans les détails, c'est de la bonne observation et la forme de la boîte est bien comprise :) Le souci est plus du côté des proportions. Observe bien le modèle et tu pourras remarquer que la boîte est bien plus longue que ce que tu as fait pour tes vues de face et de dessus, tu le remarques notamment avec la longueur de la anse ou l'écartement des clips d'ouverture. Aussi, ta vue en perspective n'étant pas complète et n'ayant pas fait d'autres vues en perspective, je ne peux pas savoir si tu as bien compris la perspective cavalière. ça mériterait donc une vue supplémentaire ^^ En tous cas c'est du beau travail soigné, bravo ;)

Bonjour Centig !

ça semble compris, les points de vues sont cohérents et gardent les bonnes proportions :) Le dessus de la boîte est compliqué donc il y a une légère confusion sur comment c'est fait (je te corrige vite fait en visuel, mais le principe global est compris :) ). Tu peux passer à la suite ou bien tester une autre vue en perspective ^^

Bonjour Trouchfette !

C'est détaillé et très bien, je valide ! On voit juste que tu as eu du mal avec le dessus de la boîte, tu l'as globalement bien compris notamment niveau vues de profil ou face, mais tu as oublié des arètes sur ta vue en perspective, je te corrige ça ;) C'est du bon travail en tous cas :)

Bonjour Kpouchino !

Globalement c'est bien, le principe est compris ! Il y a juste quelques défauts de proportions ou de lignes non parallèles créant parfois une perspective un peu faussée. Aussi petits soucis de compréhension du haut de la boîte selon les vues (il faut dire c'est compliqué), en tous cas c'est bien :) Je t'ai fait une correction visuelle, qui j'espère est suffisamment lisible :)

Bonjour Christine35 !

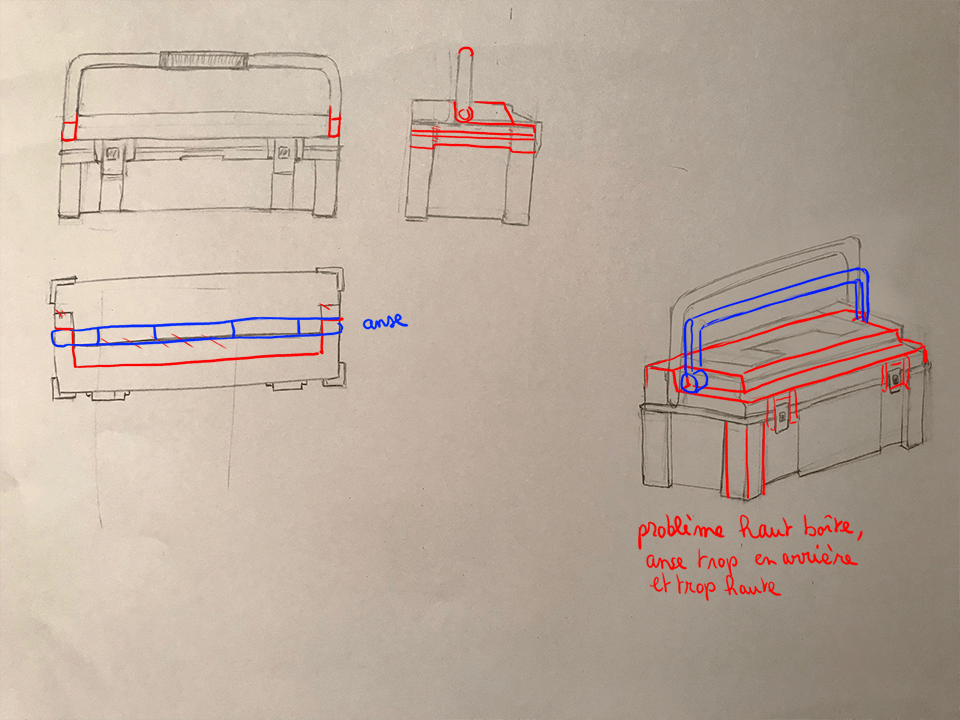

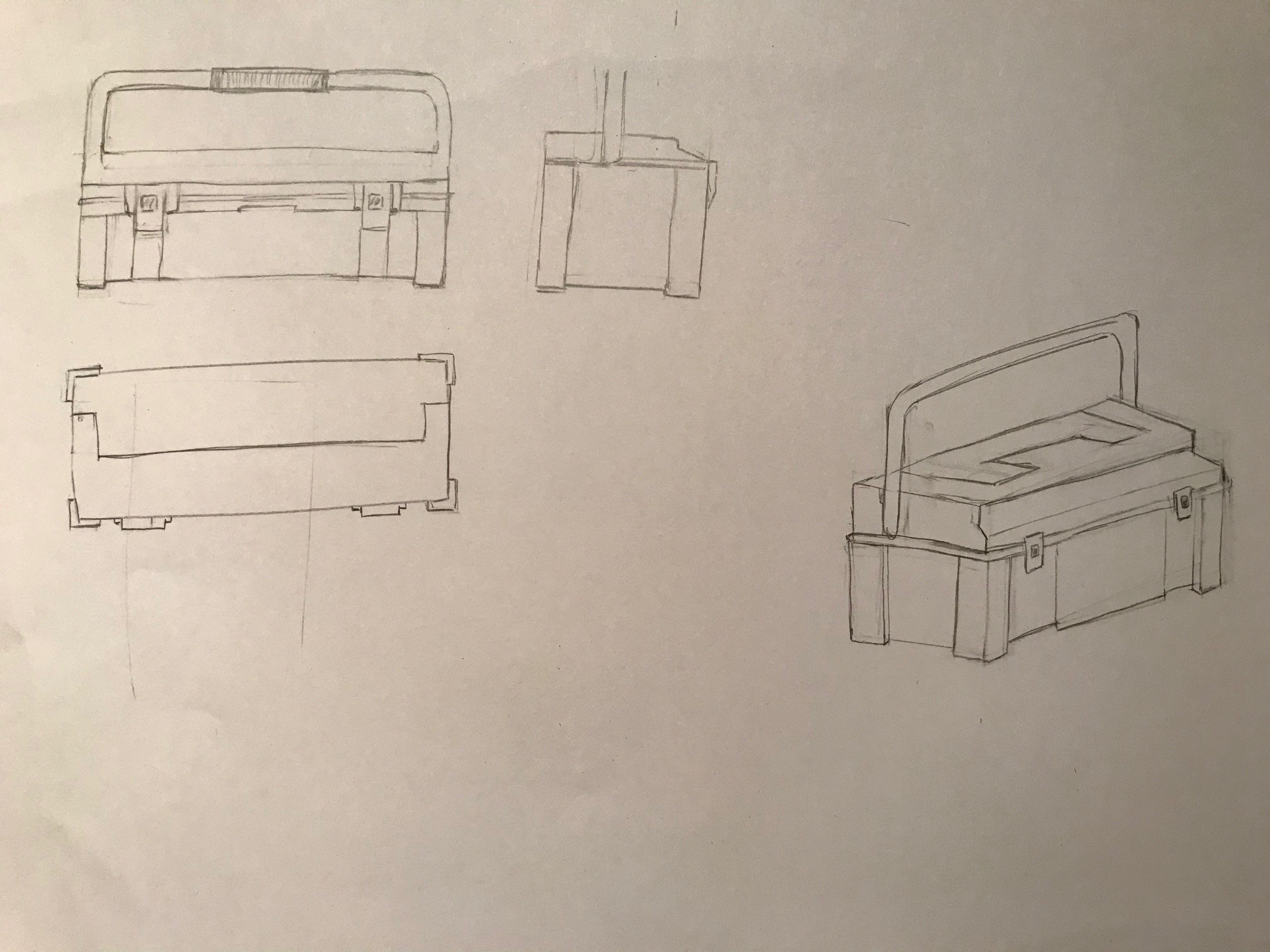

C'est pas mal :) Tu as juste pas très bien compris (comme beaucoup) comment fonctionnait le dessus de la boîte (mais ça a l'air d'aller sur la vue du dessus, juste un peu trop en arrière, et oublie de la anse). Attention aux lignes tordues pas très parallèles sur la vue en perspective. Je te fais quelques annotations visuelles et j'arrange le haut de ta boîte pour mieux détailler ^^
