L'échelle des hauteurs, une astuce pour maîtriser la perspective : Corrections exercice 3

Salut !

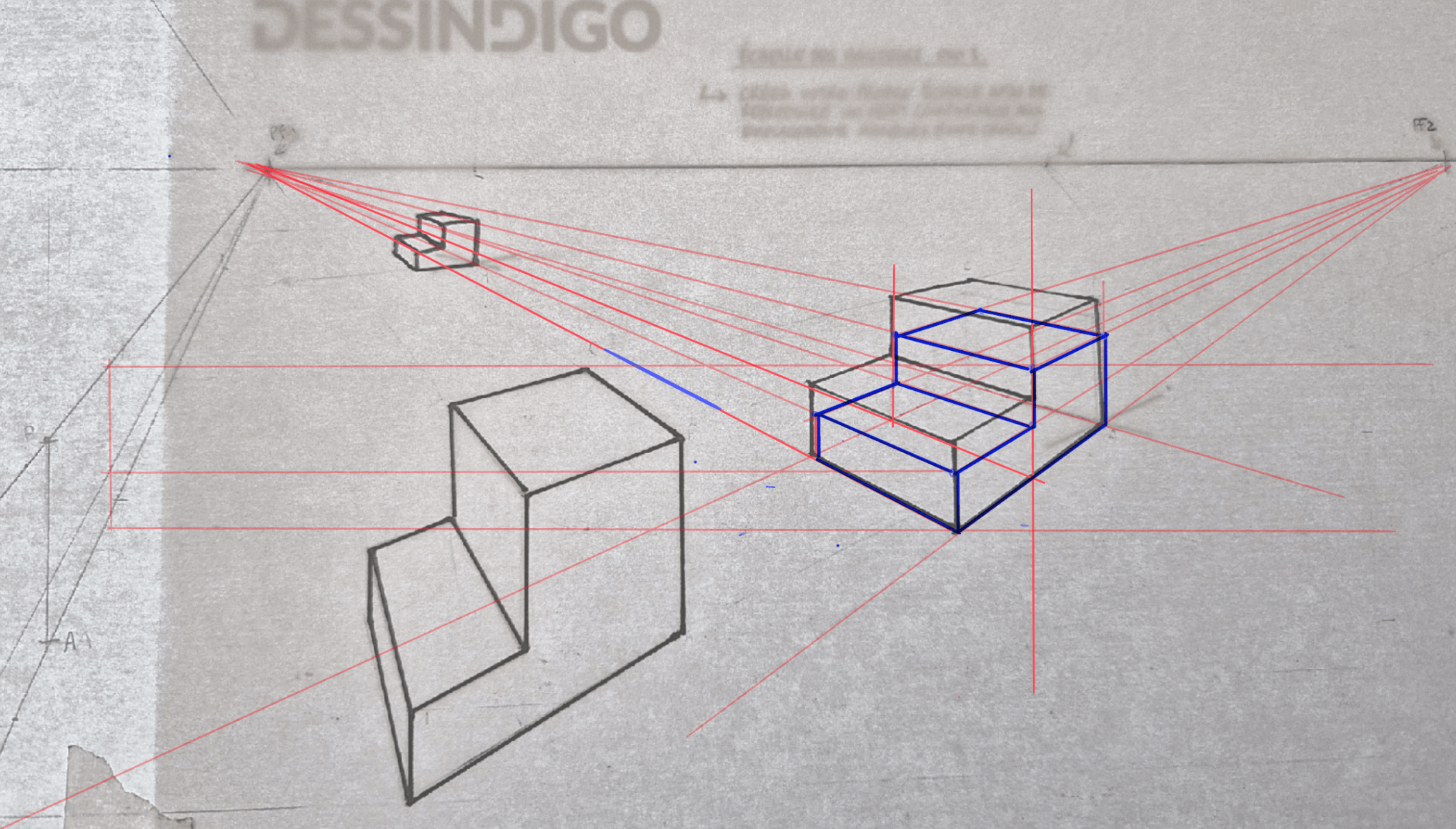

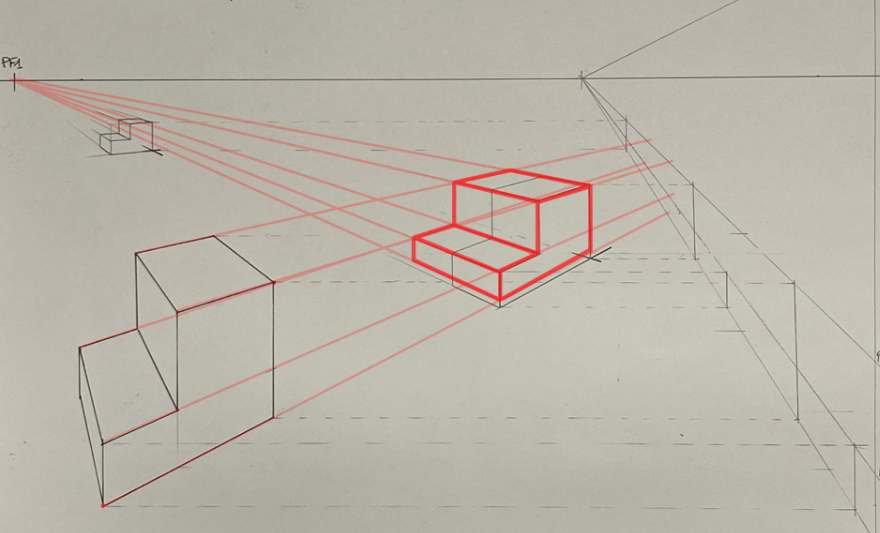

Je te partage la correction de ton exercice. Observe attentivement les projections pour bien comprendre le changement dans les dimensions du dessin.

Salut !

D'accord, avec tes explications, je comprends mieux comment tu as développé l'exercice. L'important est que la projection des deux modèles soit correcte. Bien joué !

Salut !

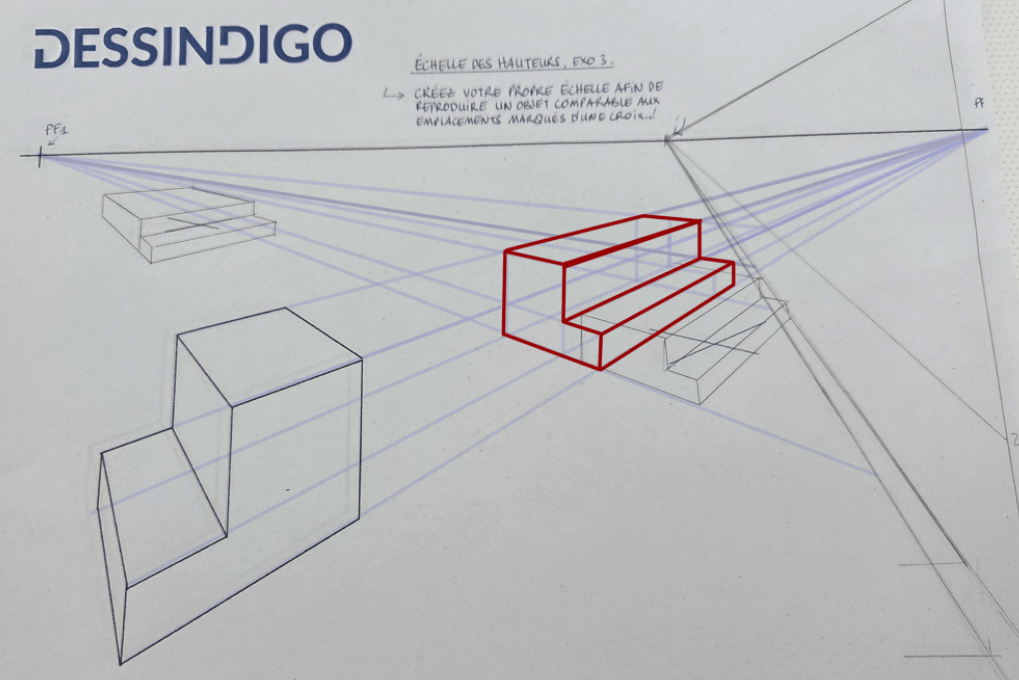

Je te partage un ajustement selon mon interprétation. L'intention est de te montrer comment nous utilisons un modèle et des lignes de construction pour créer une nouvelle version.

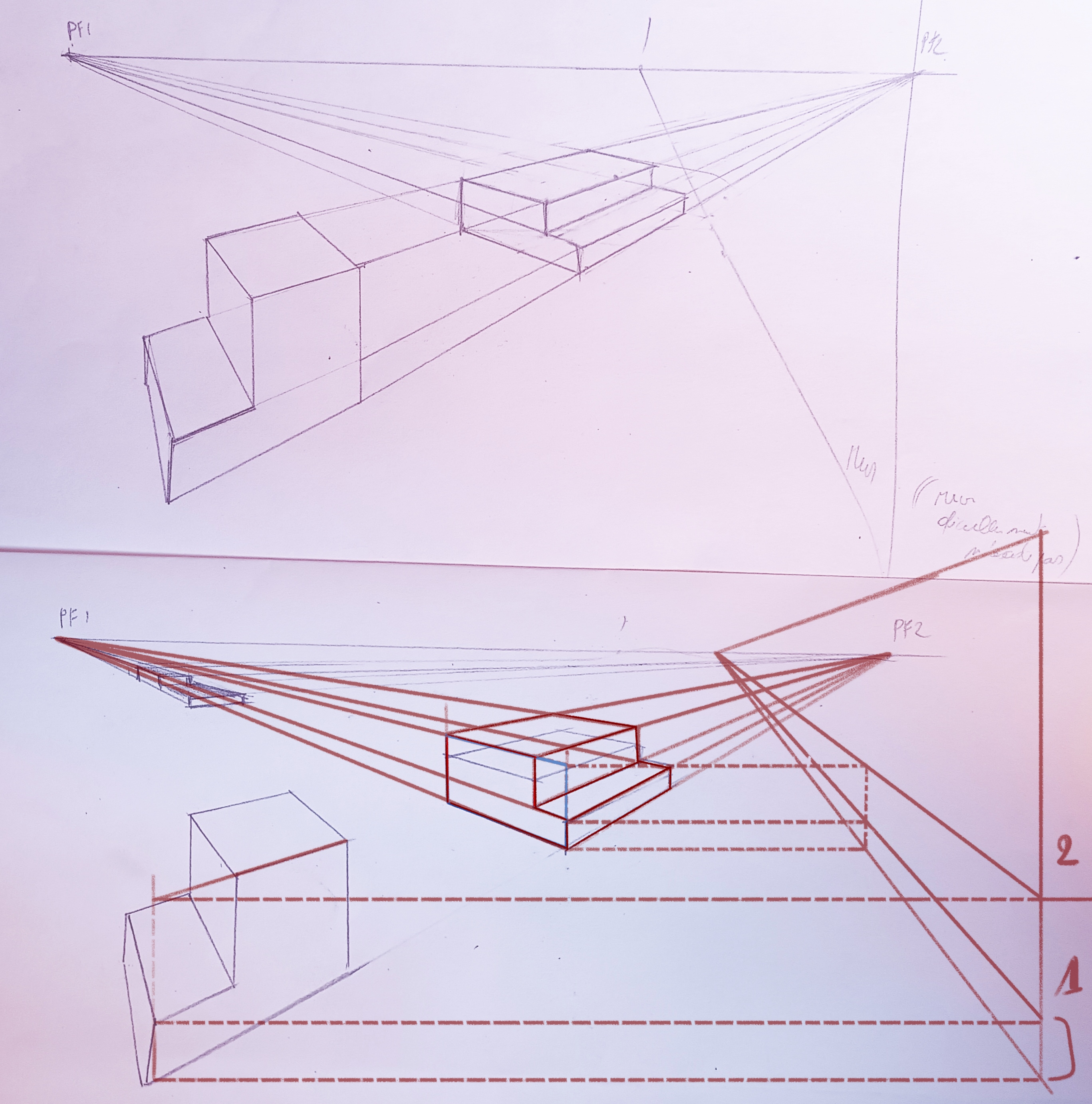

Bonsoir Viedetapassion, effectivement ce n'est pas encore maîtrisé, mais il faut avouer que le principe n'est pas veraiment évident à appréhender dans un premier temps. Mais une fois que tu as compris le truc, ça va tout seul!  Veille à bien établir ton "mur" pour ton échelle de hauteur et à y reporter les différentes hauteur de ta forme (ici il y en a deux). Attention de les reporter à partir de la même verticale. Après, tu n'as plus qu'à te référer à ton échelle de hauteur pour les transposer sur les autres formes en tirant des horizontales de la base de la forme à la base de ton échelle, pour ensuite remonter à la hauteur voulue et la reporter avec une autre horizontale vers ta forme. Bon courage pour la suite!

Bonjour Jekyll.

Je vais refaire les trois exercices en espérant réussir cette fois.

Merci pour tes réponses.

Félicitations !!
​C’est un exercice difficile, et pourtant tu l’as réussi avec succès. Bien joué !
