Plus de perspective !

Hello Kofa !

C'est pas mal du tout globalement, mais il y a des petites erreurs.

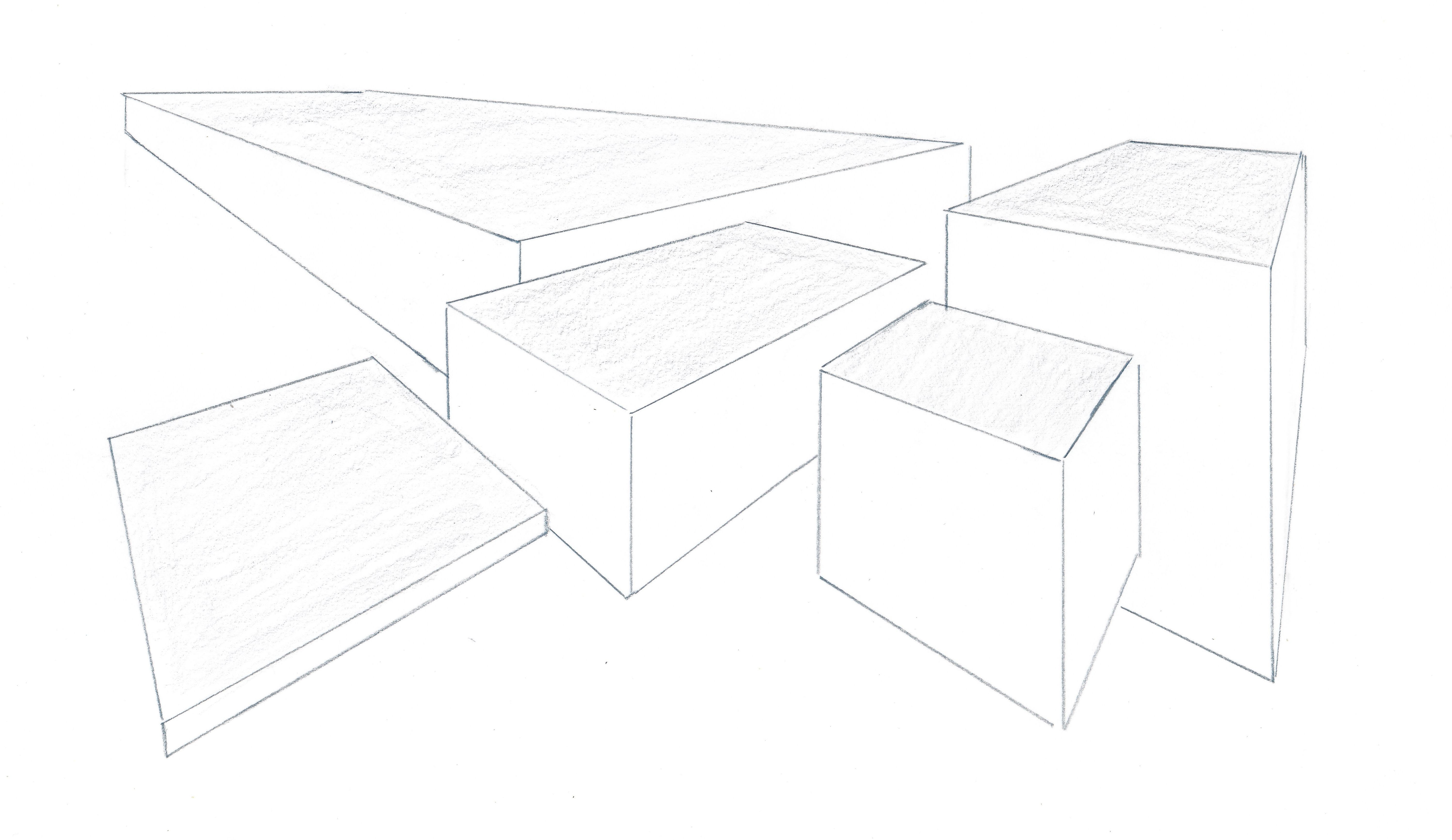

Ton premier exercice est bon, je te fais un aperçu visuel des petits trucs qui clochent sur les deux suivants ^^

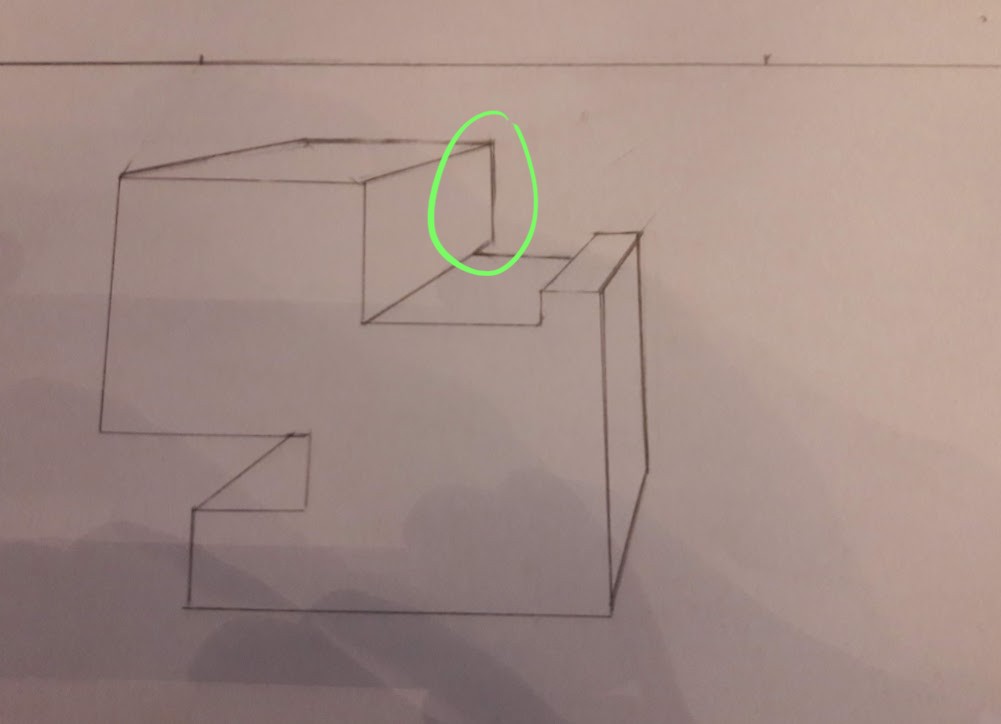

Ici il n'y a pas d'erreur à proprement parler, mais j'aimerais juste savoir si la petite chose que je t'ai entourée est volontaire ou non ? :D

Parce qu'il peut y avoir une face qui dépasse comme ça, en terme de construction c'est tout à fait possible. Mais si c'est involontaire, alors il y a une petite erreur dans ton dessin car ça ne devrait pas dépasser ^^

Tes verticales ne sont pas verticales aussi, mais je pense que c'est l'angle de la photo qui joue.

Donc à part ça ton exercice est parfait :D

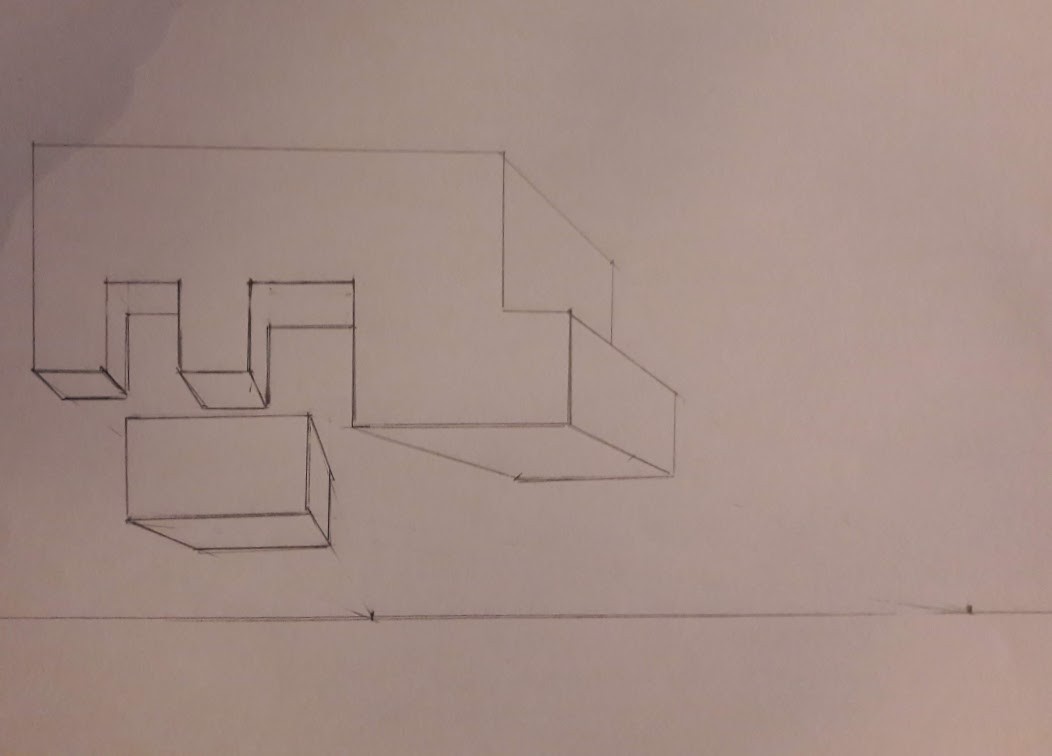

Alors, ici j'ai une question : pourquoi avoir utilisé deux points de fuite différents sur la forme du haut ?

Parce que ce n'est pas possible. Deux objets orientés différemment peuvent avoir des points de fuite différents, ça pas de soucis. Mais un même objet ne peut pas avoir deux points de fuite pour les mêmes types de droites (ici les droites qui fuient dans la profondeur).

Petit rappel :

> Perspective à 1 point de fuite = droites de la profondeur (les verticales et horizontales restent horizontales et verticales)

> Perspective à 2 points de fuite = droites de la profondeur et horizontales (les verticales restent verticales)

> Perspective à 3 points de fuite = toutes les droites sont concernées

Sachant que les points de fuite n'affectent qu'un seul type de droite ^^

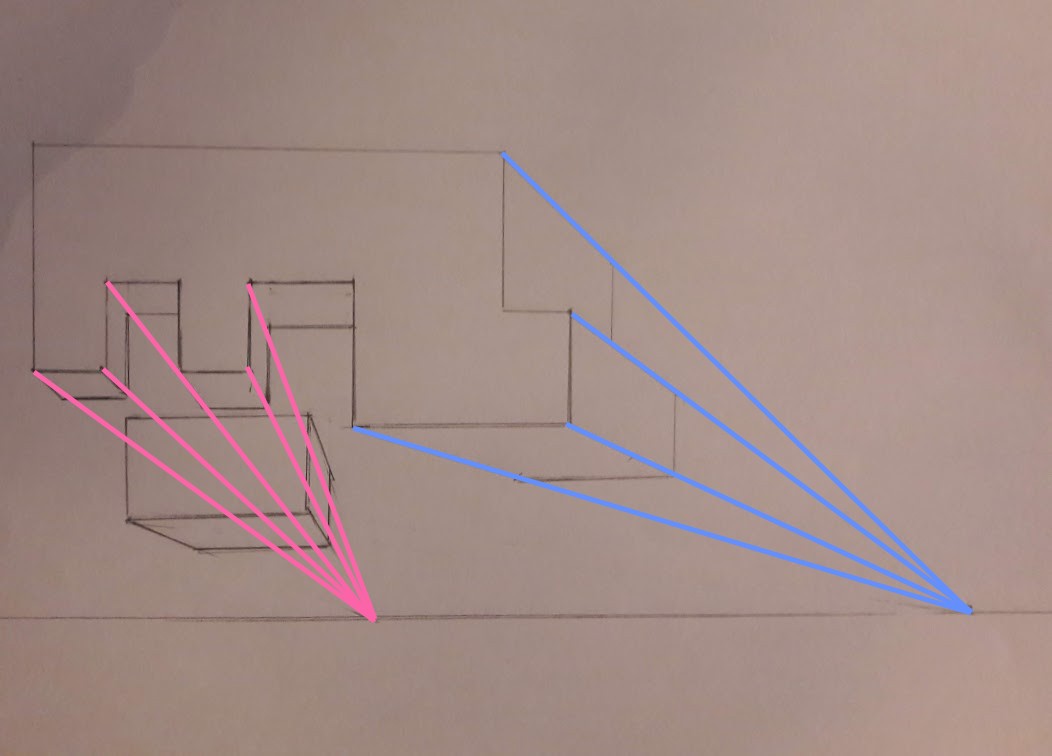

Je t'ai fait un schéma pour que tu voies ce que je veux dire, ici les droites de ta profondeur fuient à gauche vers le point rose et à droite vers le point bleu ce qui est impossible, elles ne peuvent fuir que vers un seul point de fuite ^^

Hello Rod !

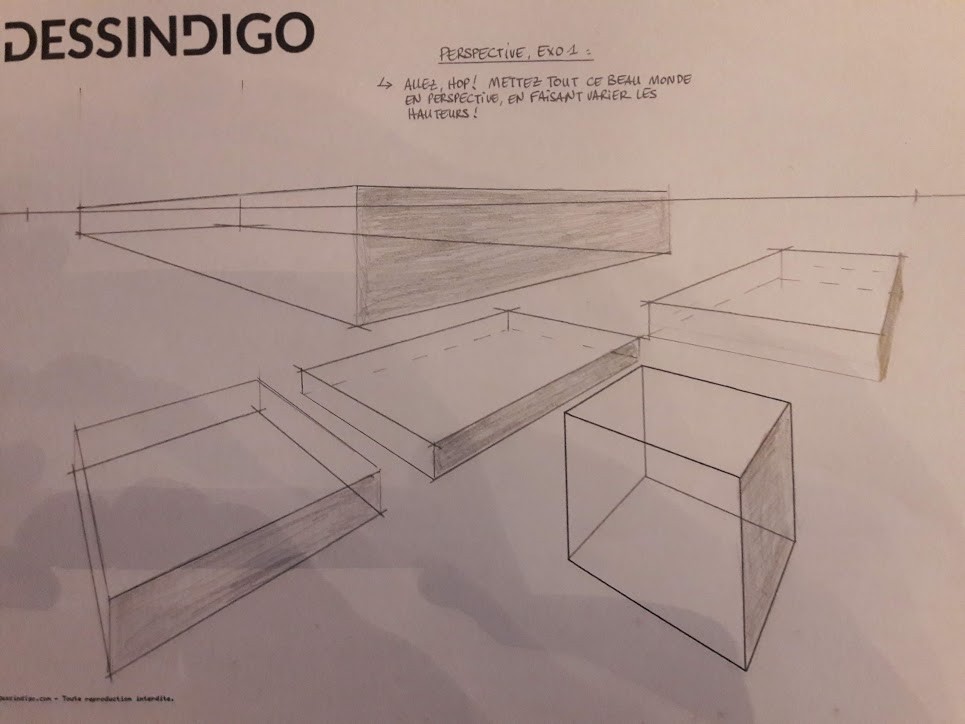

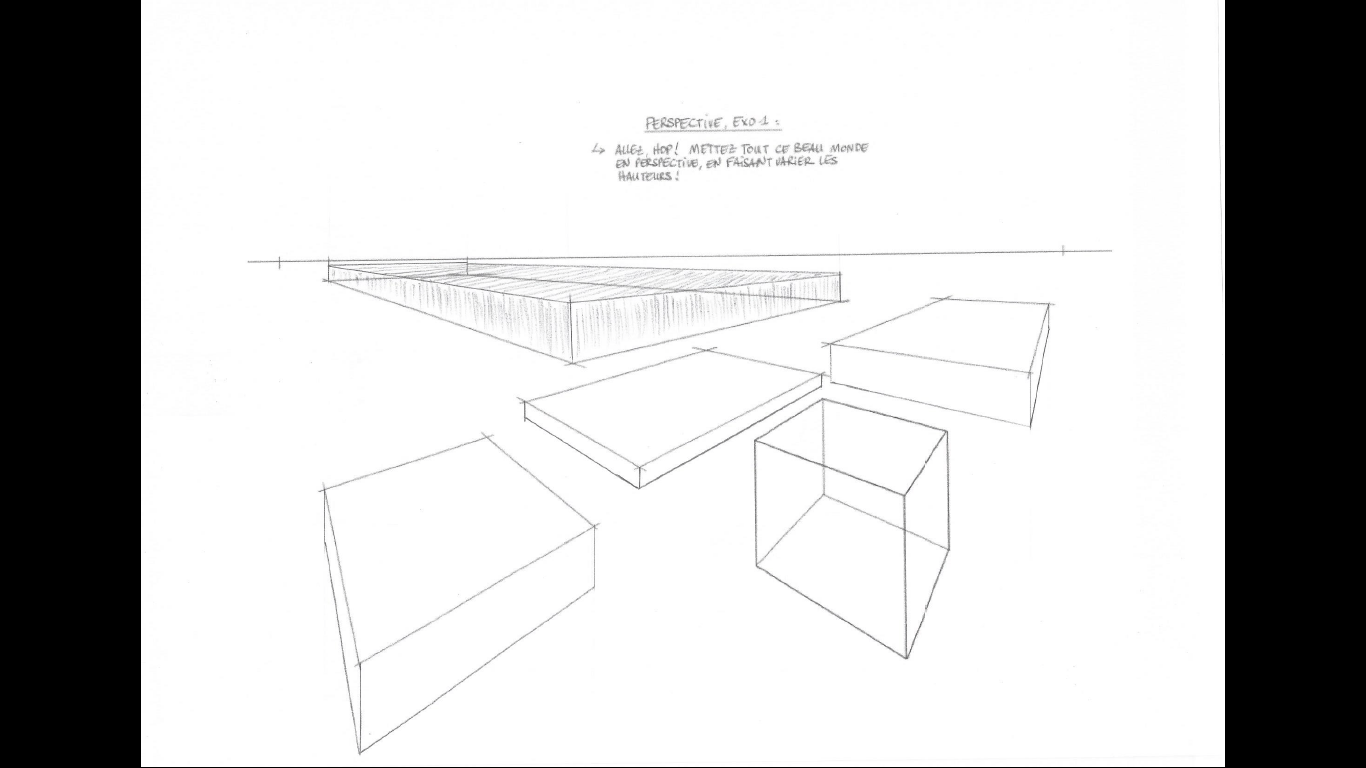

Exercice impeccable !

Je commente sous les deux suivants aussi :3

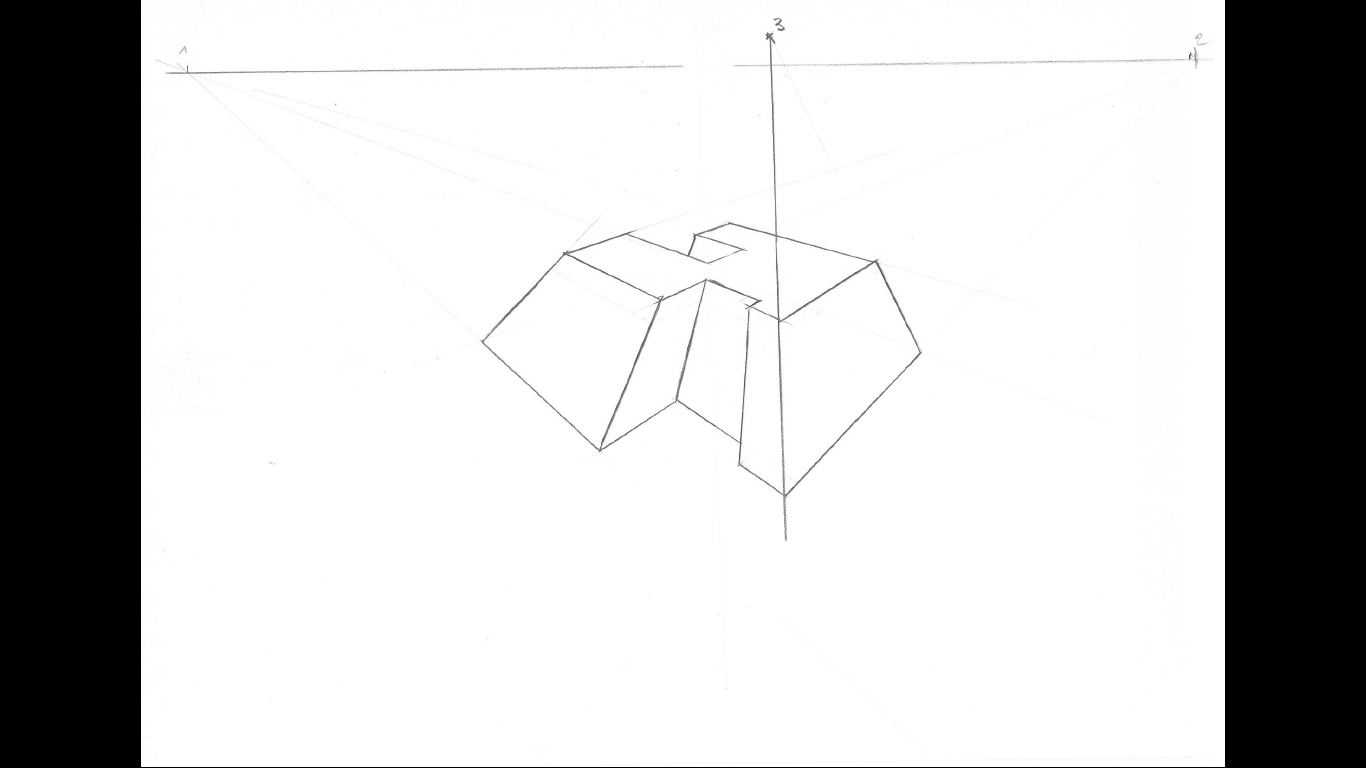

Ah tu t'es frotté à une perspective à trois points, tu n'as pas froid aux yeux :D

Techniquement parlant, ta construction est bonne, tu n'as pas commis d'erreur en faisant bien fuir tes droites vers tes points de fuite comme il fallait.

Néanmoins, tu m'as fait une perspective inversée : ce qui est plus proche est plus petit que ce qui est plus loin (le dessus de ta forme est plus petit que le bas), ce qui n'est pas possible.

Ici on est sur une vue aérienne / en plongée, notre objet est placé sous la ligne d'horizon, comme si on survolait un bâtiment par exemple.

Donc pour être correct, ton point de fuite 3 aurait dû être placé "au sol", donc en-dessous de ta forme et non au-dessus ^^

Sauf, si tu as utilisé ce point de fuite pour volontairement faire une forme pyramidale :D Et dans ce cas-là ton dessin est parfait 😉

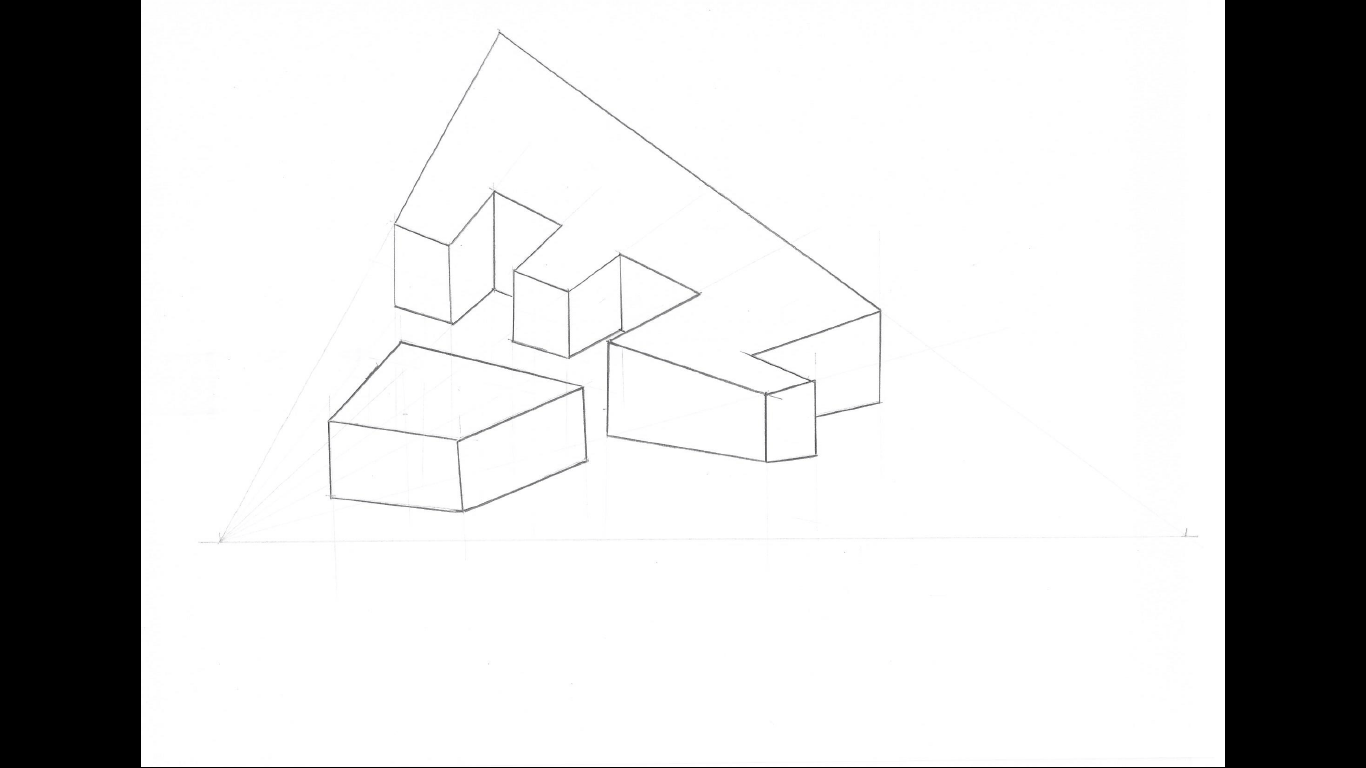

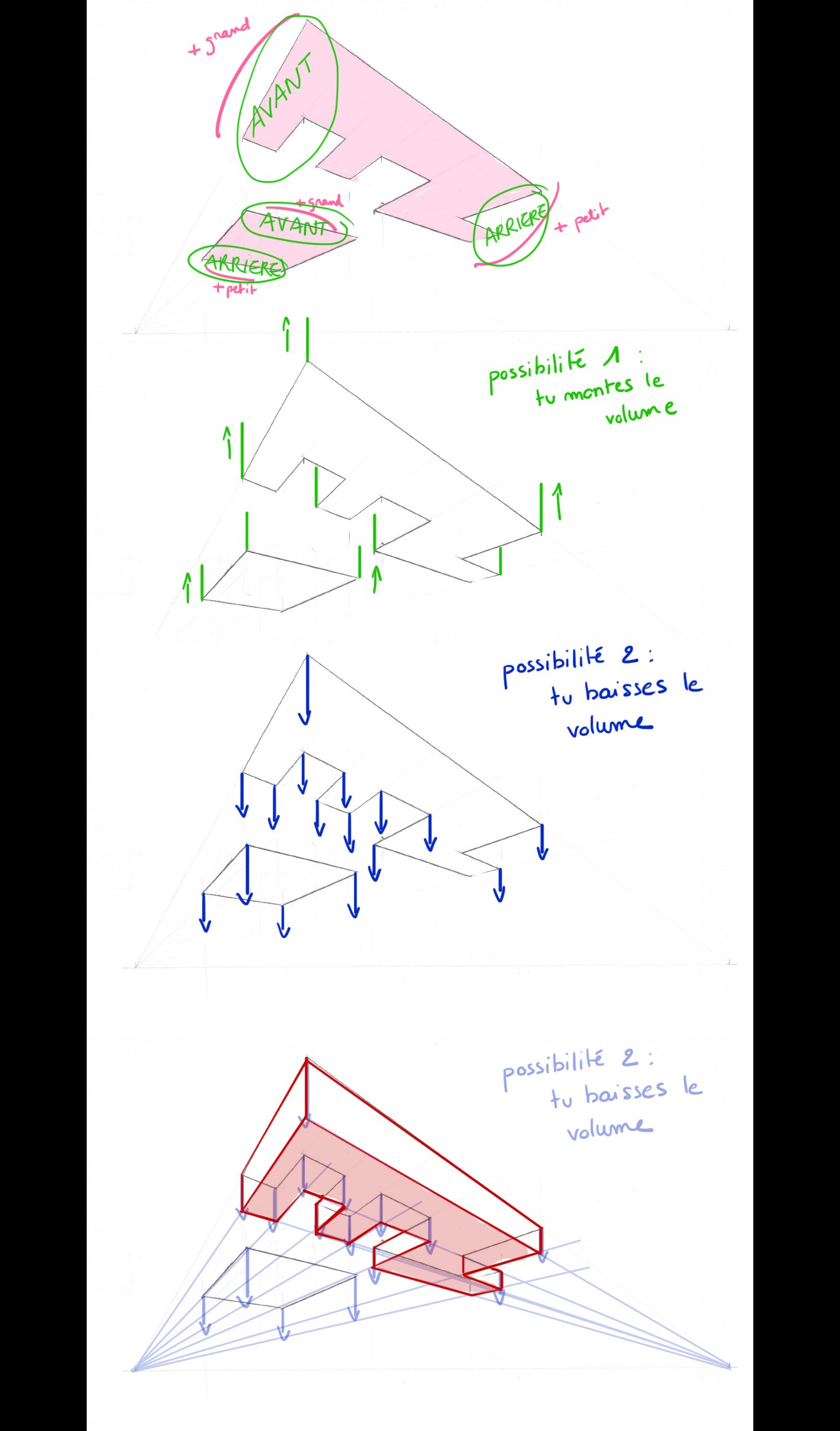

Ici tu as encore cherché à faire compliqué du coup j'ai fait pleins de schémas pour illustrer ce que je vais te dire :D

En soi, tes formes de base sont bonnes. Elle suivent bien les points de fuite, elles sont bien construites, no problemo.

Là où c'est parti en cacahuète c'est lorsque tu as cherché à monter le volume. En gros, tu as deux possibilités : soit tu pars du principe que ta forme de base est le "socle" de ton objet et tu montes le volume au-dessus.

Soit tu pars du principe que ta forme de base est "le couvercle" de ton objet et tu baisses tes volumes.

Toi tu as choisi la seconde option, je pense par souci de place sur ta feuille.

Si tu choisis cette option, et que ta forme de base est le couvercle de ton objet, il faut que tu fasses attention à où tu te situes par rapport à la ligne d'horizon. Ici ton objet est placé au-dessus, il n'est pas "posé au sol" il lévite dans les airs. Donc on le voit de dessous.

Donc si tu choisis de monter tes volumes car ta forme de base est ton socle : pas de problème, tu montes juste tes verticales et c'est réglé.

Mais si tu choisis de les descendre, et que donc ta forme de base est le couvercle de ton objet. Ce couvercle va donc être pas mal caché par les volumes qui vont descendre. Elle ne peut pas être totalement visible si elle est au-dessus alors qu'on se situe en-dessous.

Sur le tout dernier schéma, je t'ai mis en rouge la face du dessous qu'on obtient quand on descend TOUTES les verticales, notamment celles situées vers nous (ce que tu n'as pas fait). Elle cache quasi intégralement ta forme de base.

Même combat pour le cube, tu n'as pas descendu les verticales vers nous, donc c'est comme si on voyait une forme creuse en fait, et non un cube.

Pour ta défense, tu as choisi un angle de vue compliqué à gérer quand on descend les verticales, ce qui a donné des formes impossible à la fin. Je pense que tu as bien compris les notions de perspective, ça se voit dans tes deux précédents exercices, mais histoire d'être sûr, essaye de refaire celui-ci ^^

Bonjour Rakjah,

Merci pour tes commentaires qui m'ont faits mieux comprendre (j'espère) j'ai donc refait comme tu me l'as suggérer l'exo 3.

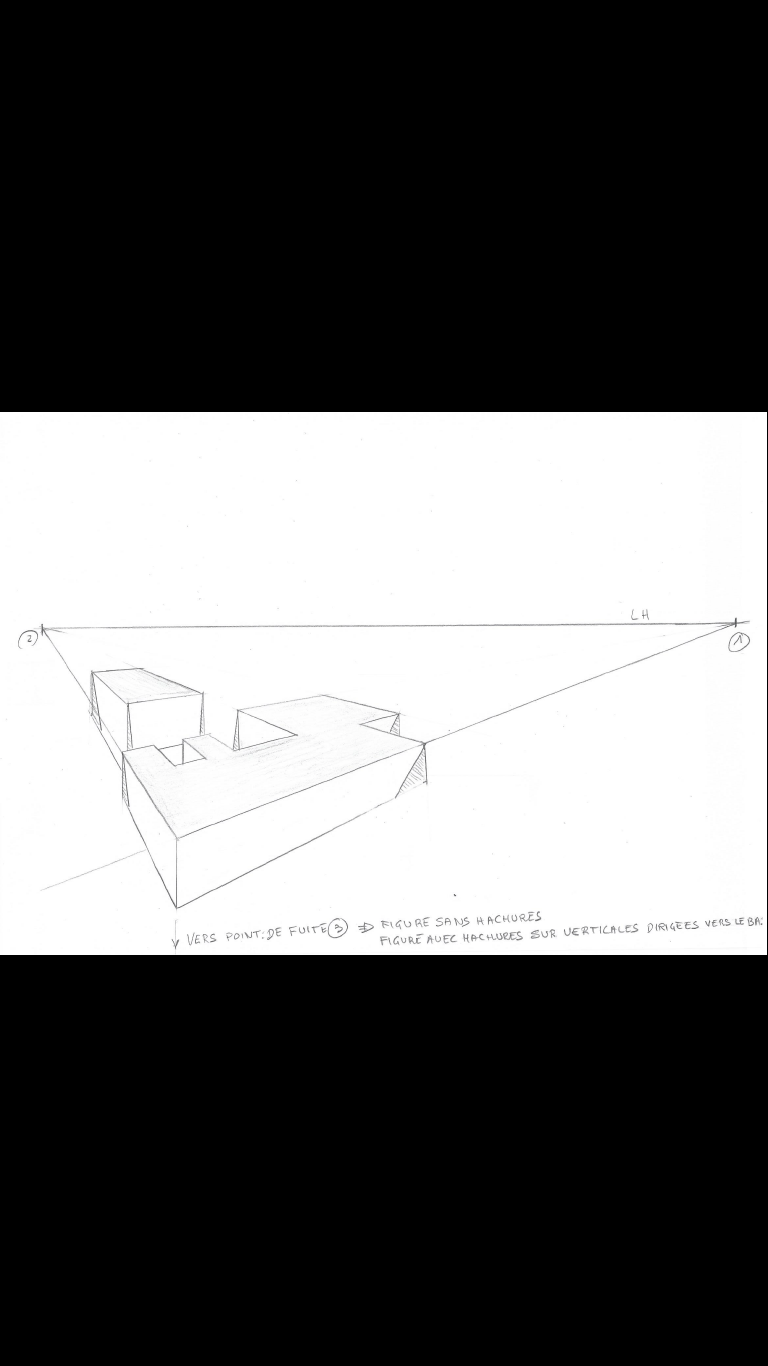

- 1 solution combinée avec verticales et un 3 ème point de fuite (j'espère que c'est lisible)

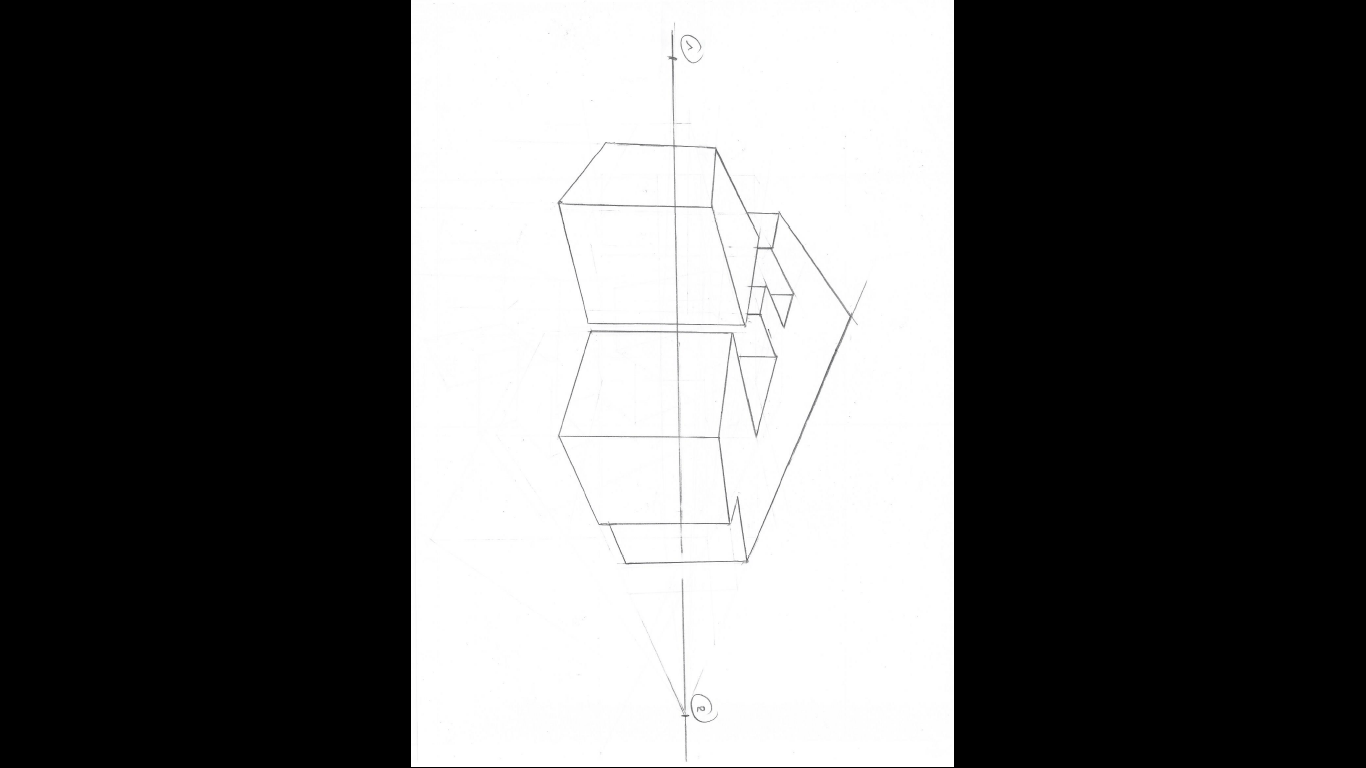

- 2 Une solution avec objet à hauteur de la ligne d'horizon, et je dois dire que cette dernière m'a pas mal fait utiliser la gomme...

d'autant qu'au départ je partait d'une forme sous la ligne avec un 3ème point de fuite au dessus pour faire un tronc de pyramide, comme c'est impossible, la forme à trouver pour la fermeture était sans solution.

Merci de ton retour

Et le 2, ce qui me trouble, c'est l'effet courbe...???

Hello Rod !

Je te réponds rapidement ^^

Ton premier exo est bon, mais sur le second, tu as refait exactement la même erreur que sur l'exercice 3.

> la partie au fond est en fait l'avant de ta forme, pas l'arrière (même cas que sur les schémas que je t'ai fait)

> la base est bonne, mais pas le haut. On voit le dessus quand l'objet est sous la ligne d'horizon (c'est le cas sur la base de ton objet), mais on voit de dessous ce qui est au-dessus de la ligne d'horizon. E,n gros, tout ce que tu as fait en-dessous de la ligne d'horizon est bon, mai tout le haut est faux. Le face que tu as, tu ne peux pas la voir de dessus, en étant situé en-dessous.

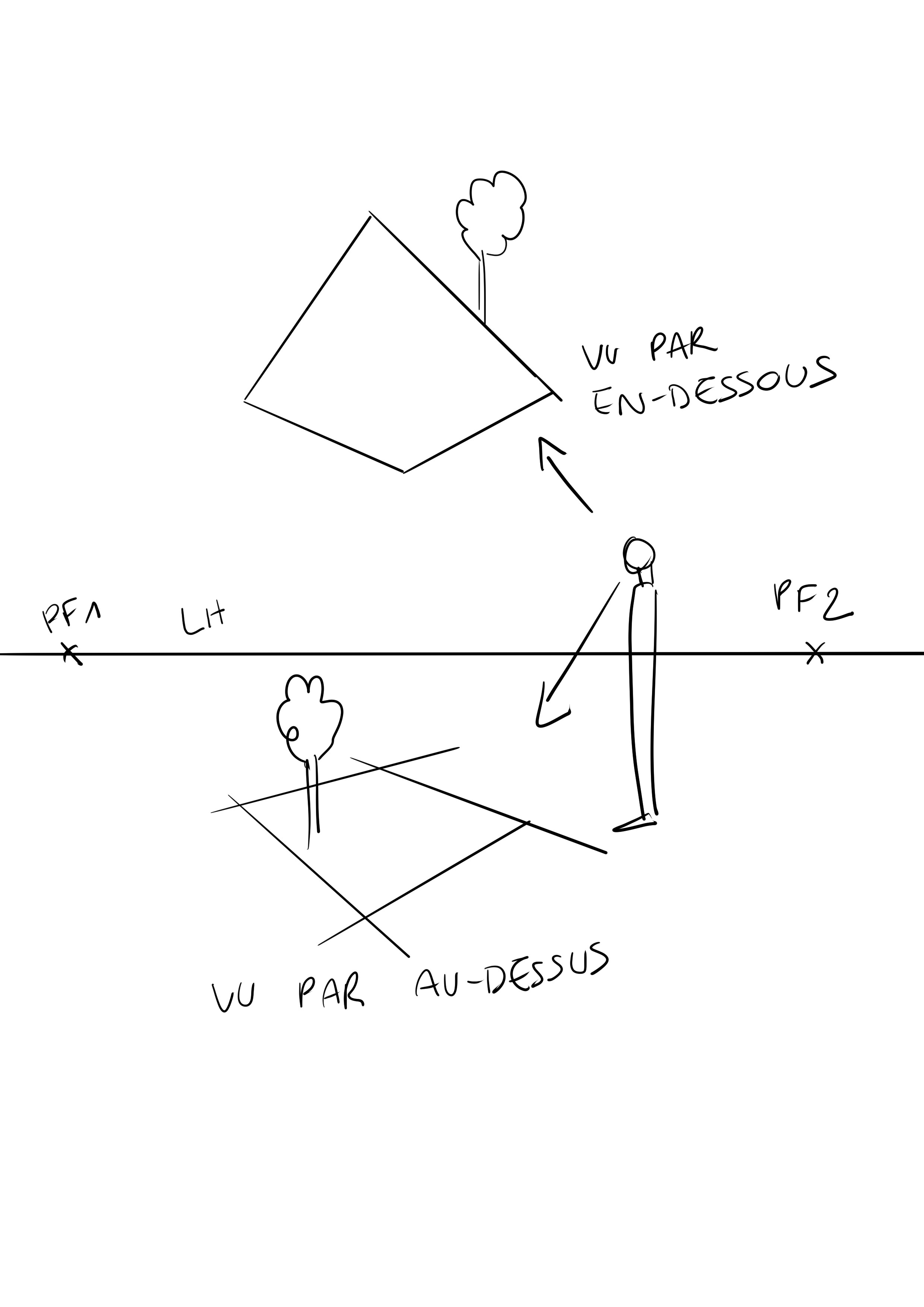

Je t'ai fait un petit schéma très simple pour illustrer ^^

N'hésite pas à re-regarder les petits schémas que j'avais fait pour ton exercice précédent. Essaye de construire ta forme en partant de sa base au sol, pas en partant de son sommet, c'est beaucoup plus simple et logique de monter les hauteurs plutôt que de les abaisser :3

Bonjour Rakjah,

Merci pour le détails de tes commentaires, vu les erreurs de dessin que j'ai fait j'ai entrepris de revisionner plusieurs fois le cours et lire beaucoup de retours faits sur les dessins des collègues, c'est riche!

Je pense avoir maintenant compris les notions dessus ligne Horizon (LH) / socle et sous LH / couvercle, et ce qui se voit et ne se voit plus.

Ce qui me pose problème et me fait réaliser des choses "tordues" c'est lorsque l'LH traverse mon objet.

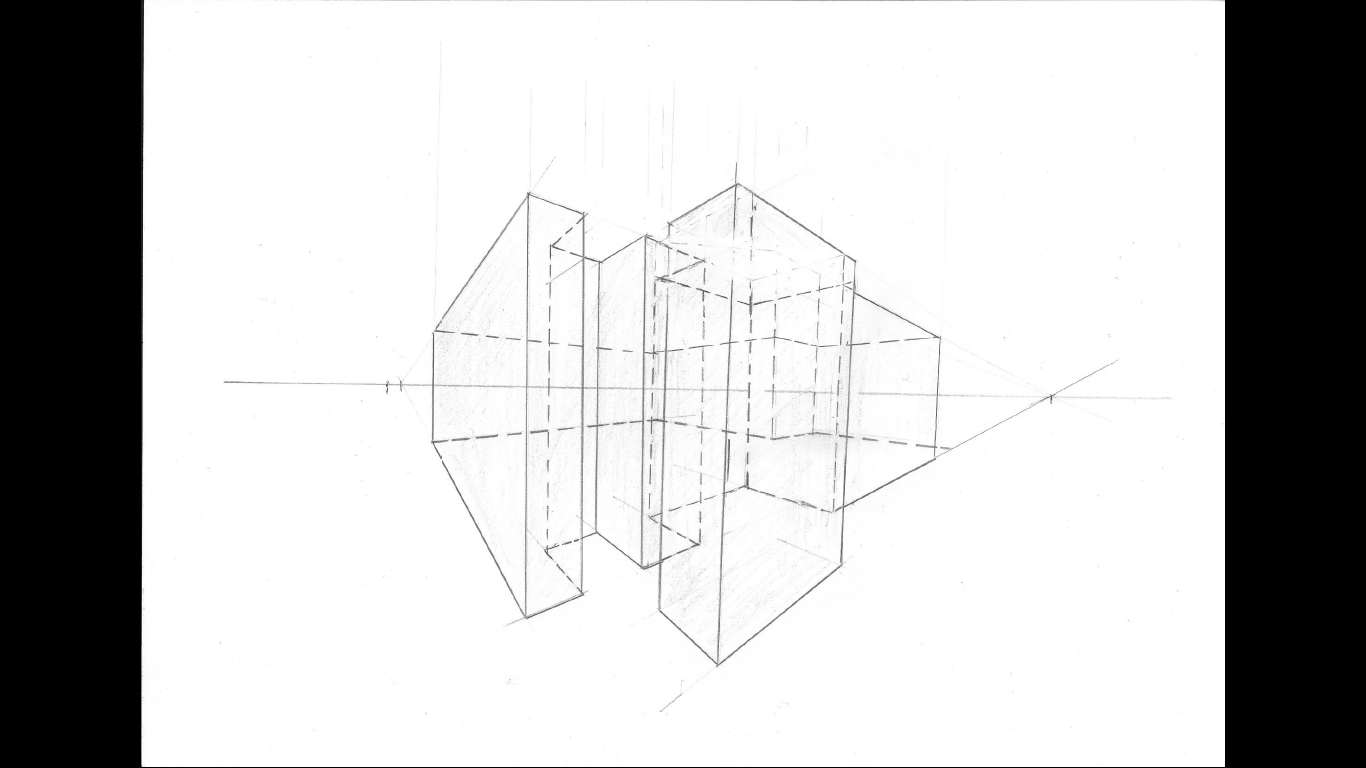

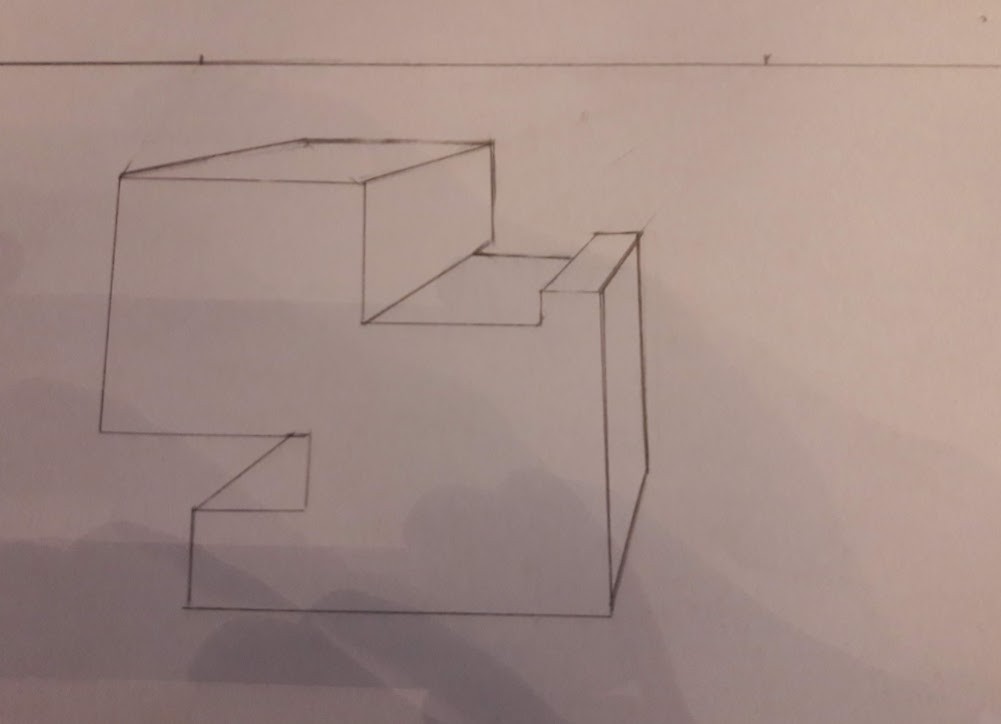

Alors j'ai laissé passer"les nerfs" puis j'ai entrepris ce dessin que je te joins. Merci de ton retour.

Hello Rod :D

Ton exercice est parfait ! ✔️

Bravo à toi, tu as compris 😉

Je suis fier de toi ! :D

Rajkah, Merci pour ton soutien👍

Impeccable Noé ^^

Hello Noé, je ne sais pas exactement de quel exercice tu parles, est-ce que tu peux me le montrer ? :3
