Etudier en volume : Corrections de l'exercice 2

Bonjour hubmel !

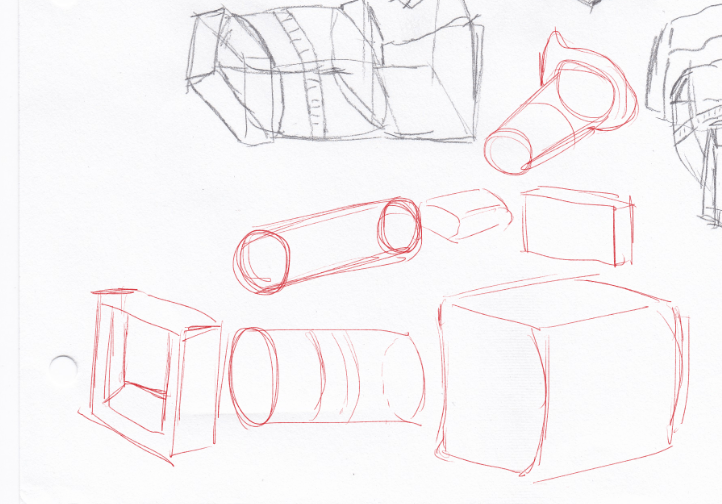

Beau travail c'est bien compris :) Attention juste au cylindre de l'objectif et à bien continuer le corps de la caméra complètement. J'ai corrigé ça visuellement et je laisse aussi un tuto sur les cylindres !

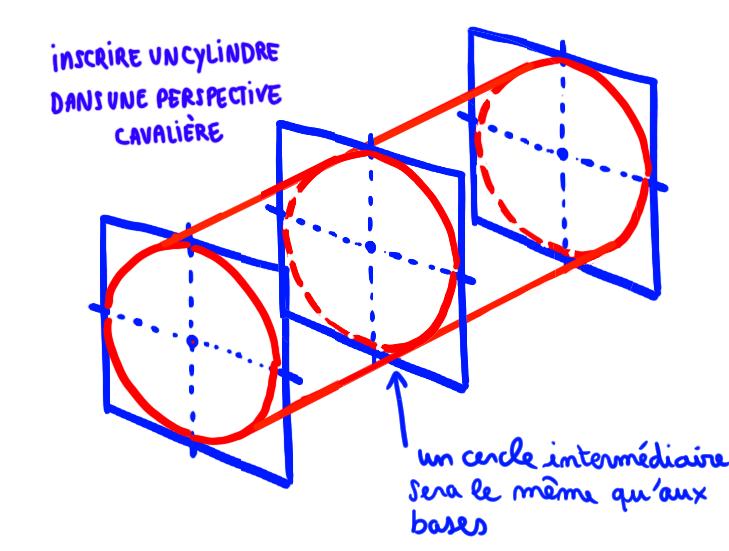

les cylindres :

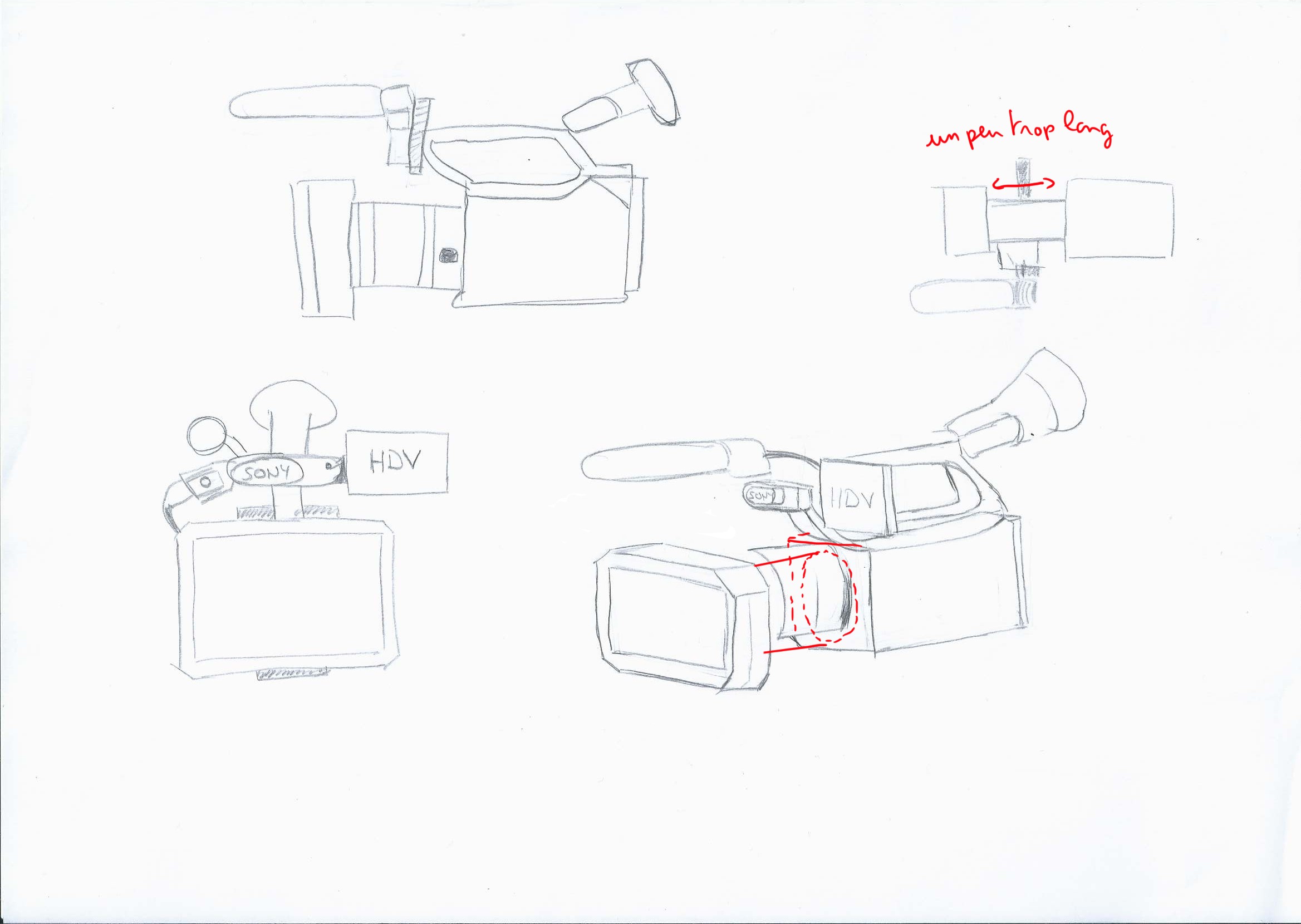

Hey Grain de café ^^

Eh oui, pas facile la caméra ! Tu ne t'en es pas si mal sortie mais il y a quand même un certain nombres d'erreurs/maladresses.
Pour ta vue en volume, ça partait bien mais il y a des soucis de proportions, notamment l'objectif qui est bien trop long par rapport au boîtier, qui lui même semble un peu petit et tordu. Le micro devrait avancer plus loin aussi.
Pour ta vue de face, c'est bien, sauf l'embout de l'objectif, si on le compare à ta vue volume on voit bien que les proportions des bords ne sont pas du tout les mêmes.
Ta vue de dos est plutôt OK mais je pense quand même que le boîtier est un peu fin par rapport à l'embout de l'objectif.

Sur ta deuxième feuille : Vue de profil OK mais l'embout de l'objectif remonte super haut, il n'est pas centré sur l'objectif, qui est un peu fin.
Vue du dessus OK
Vue en volume, il y a des soucis de proportions : embout trop carré, écran trop petit, et la poignée est rikiki/aplatie du coup tous les éléments dessus sont trop bas.

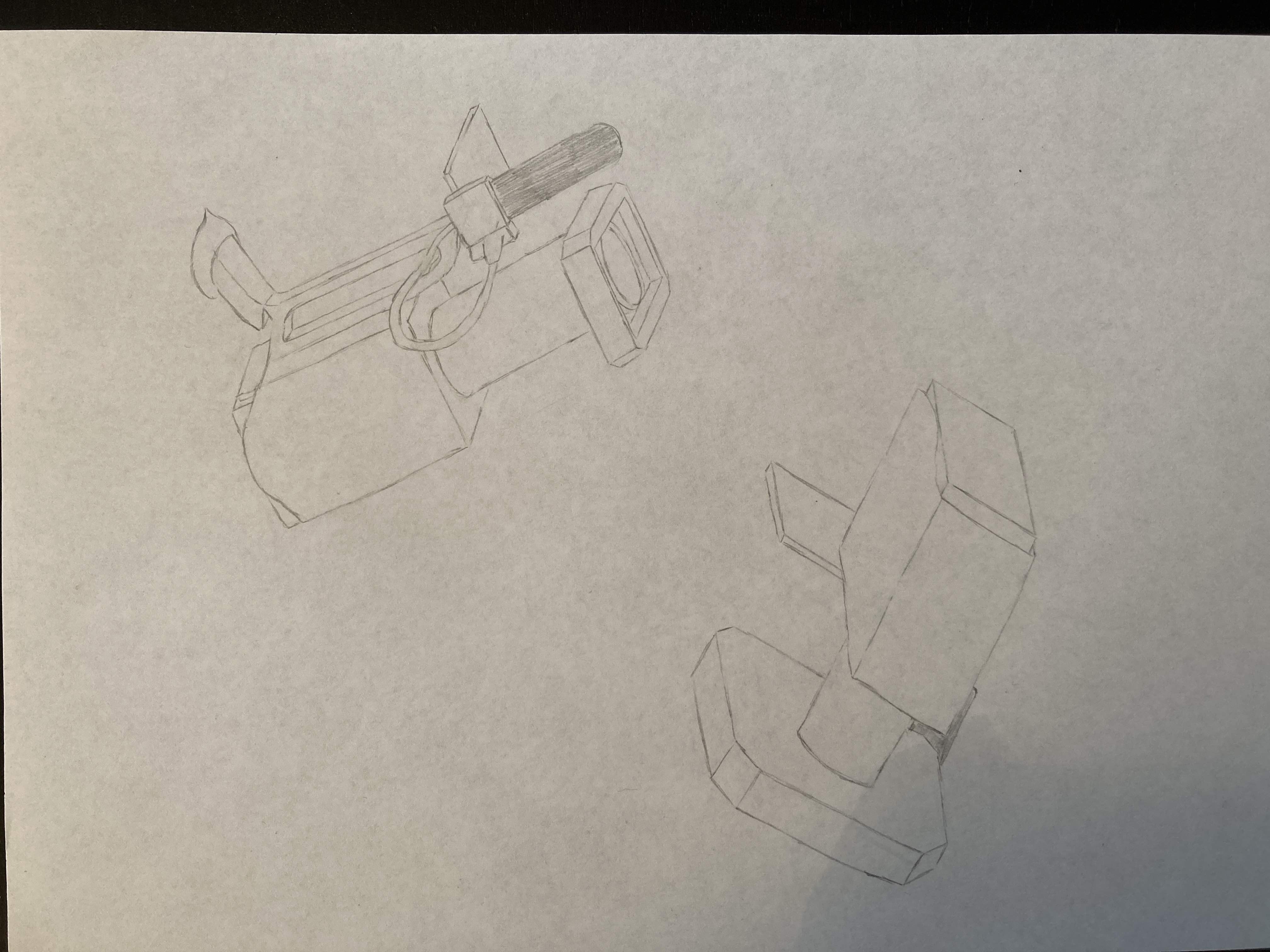

Hello,

Encore les proportions c'est ti pas possible, j'ai pas le compas dans l'oeil c'est le moins qu'on puisse dire.

merci pour les retours je vais essayer de retravailler tout ça.

Hello Lily-Rose !

Mmmmh en effet pas facile cette caméra !
Ta vue de profil est bien, c'est surtout l'objectif cylindrique que tu n'as pas su rendre en 2D, tu as voulu le "bomber" car il est circulaire mais de profil, un cylindre est un rectangle ! Donc tes traits doivent être bien droits.
Vue de dessus, le micro avance très loin, un peu trop. Pareil, l'objectif est bombé alors qu'il ne devrait pas.
Vue de face, l'œilleton est beaucoup trop fin... Et tu n'a spas su placer le micro (qui a l'air de tomber), ça devrait être simplement un rond en haut à gauche de l'appareil.
Pour la vue en volume, effectivement tu as eu du mal. Je te suggère de réessayer en essayant d'abord de dessiner chaque élément un par un, et de les assembler ensuite :) Ca t'aidera peut-être !

Et la partie en 3D. :D

Hello NonowX3 !

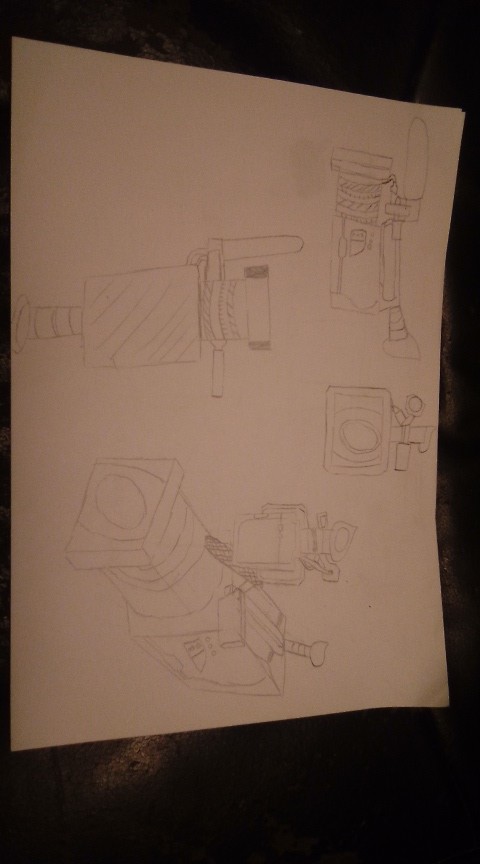

C'est plutôt du bon travail ! Tes vues en 2D sont globalement bien :) Pas grand chose à dire.
Tes vues en volume ne sont pas trop mal non plus mais il y a quelques soucis, notamment sur ta vue d'en dessous, l'objectif semble super fin par rapport à l'embout, qui n'est pas très centré non plus.
Sur l'autre vue c'est plus l'œilleton et la poignée qui me pose problèmes. L'œilleton part trop vers le haut et semble écrasé, et la poignée semble aplatie, fine, trop longue peut-être.

En dehors de ça ça fonctionne bien !

Hello Valérie !

Tes deux autres images se sont uploadées en touuuut petit donc je ne vais pas pouvoir en dire grand chose en l'état.

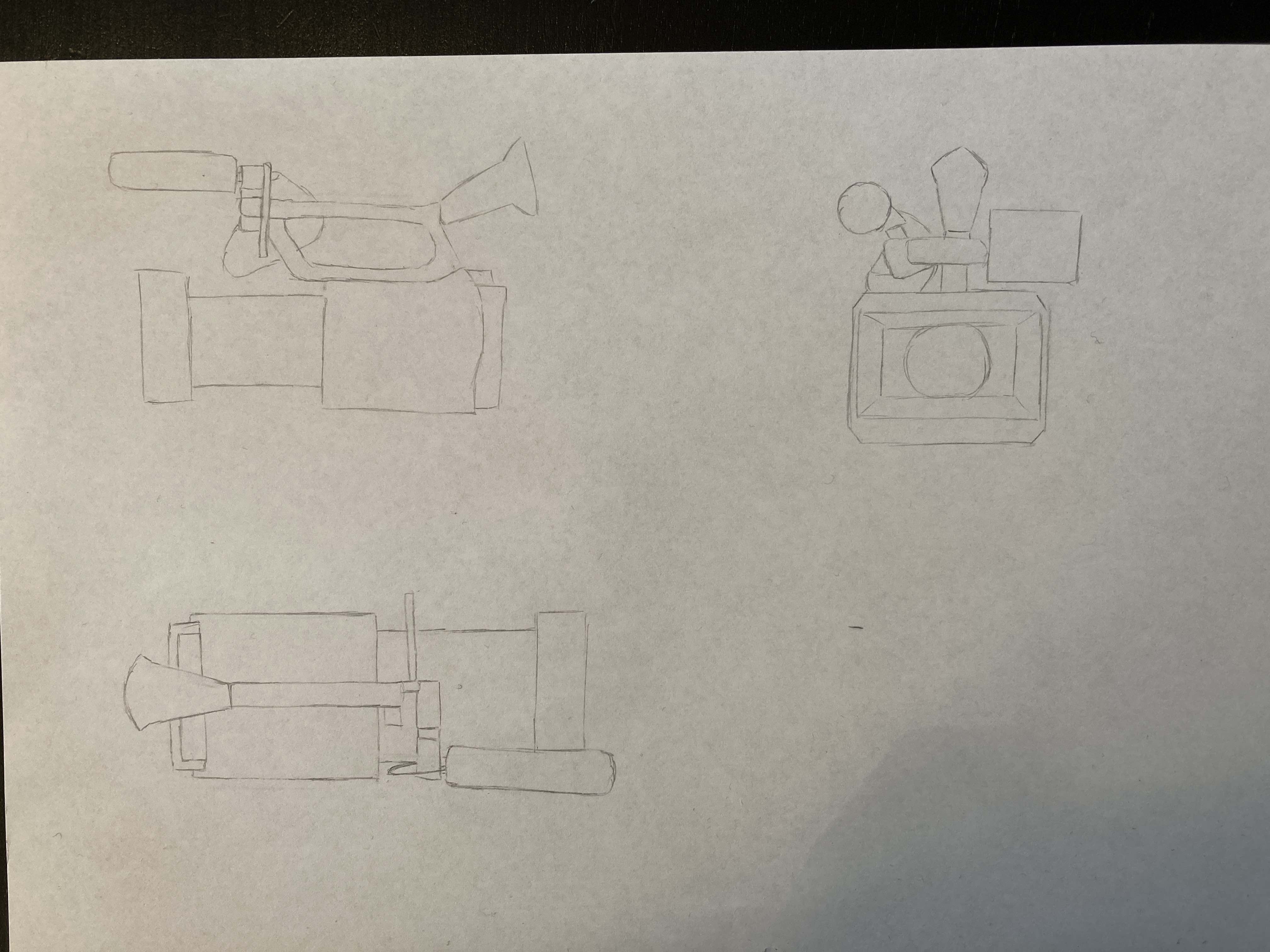

Pour tes vues profil et face : C'est pas mal du tout, mais il y a quelques approximations. Je trouve que l'objectif est un peu trop fin sur la vue de profil, et entre les deux vues on constate que le micro est beaucoup plus haut sur ta vue de profil que ta vue de face. Je pense que c'est dû au fait qu'on dirait que tu as zappé la poignée sur la vue de face :)
De loin, tes autres vues ont l'air plutôt ok aussi !

Hello Corto-34 !

Mmmmmh pas mal de soucis sur cet exercice là !
Déjà en termes de proportions :
Vue de profil, le micro est trop massif, l'objectif trop court, le boîtier un peu trop long (et la poignée aussi)
Vue de dessous : objectif trop court
Vue de face : écran trop petit, micro au dessus de l'objectif au lieu d'être sur le côté
Vue de dos : boîtier un peu trop fin, écran minuscule
Sur ta vue en volume, la poignée disparaît carrément ? et l'oeilleton devient tout petit petit. Et le micro est mal placé.

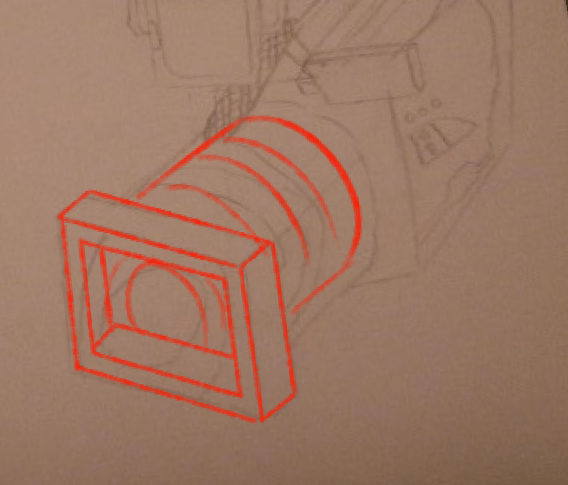

Et en dehors de ça, tu as eu de sérieuses galères avec les arrondis, notamment les cercles concentriques pour l'objectif. Ils ne sont ni circulaires, ni centrés, et dans le cas de la vue en perspective on a pas du tout le volume du cache à l'avant, on dirait qu'il y a des traits dessinés sur un rectangle plat. Je te joins une petite retouche pour ça :)

A mon avis tu devrais recommencer en t'appliquant un peu plus, pourquoi pas aligner tes vues entre elles pour pouvoir mieux comparer les proportions !
